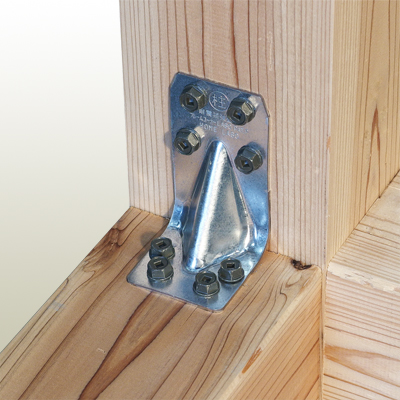

フレームコーナー ラボ
フレームコーナー ラボ

安定性のある構造なのに低コスト金物です

  • 形状がシンプルなので、コストパフォーマンスに優れています。
  • 引き抜き耐力も最大12kNと優れた性能を確保しています。
  • ビスのみの簡単施工で手軽に取り付けが可能です。
  • 専用座金を使用することで隅柱・中柱のフレームコーナーラボ2個使いも可能です。

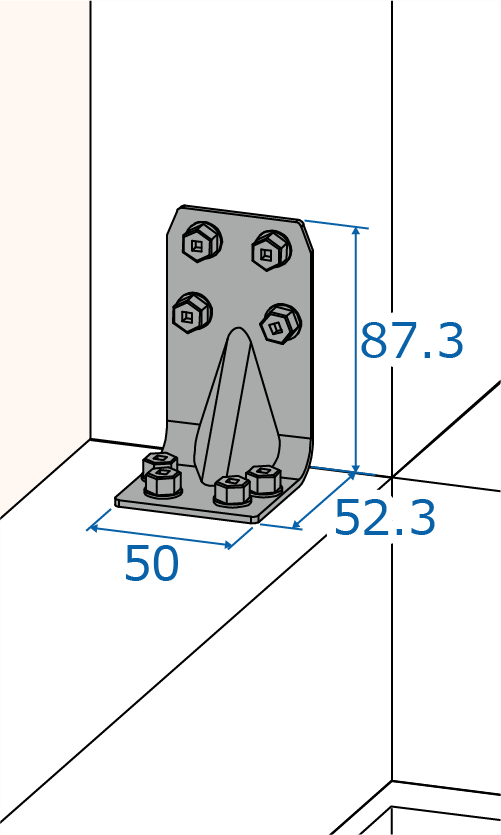

短期引張耐力
フレームコーナー ラボ

告示商品コード短期引張耐力
180112kN
フレームコーナー ラボ/PW

告示商品コード短期引張耐力
180312kN

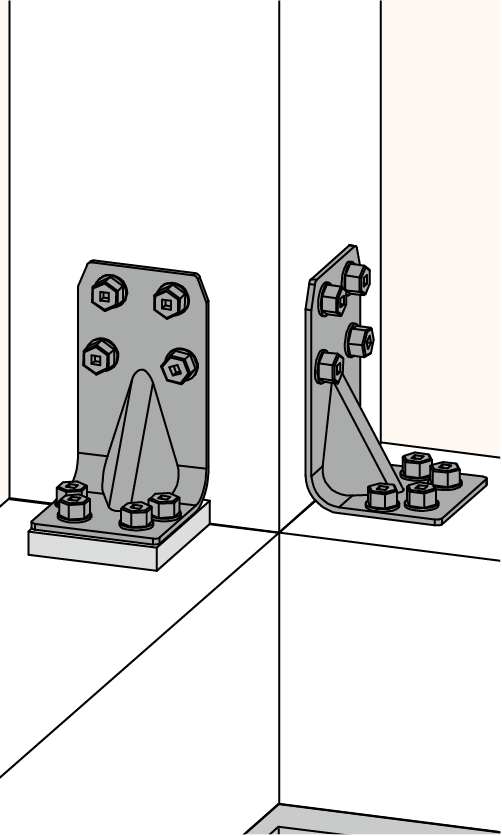

フレームコーナー ラボ(2個使い)

告示商品コード短期引張耐力
18kN
フレームコーナー ラボ専用座金
商品コード短期引張耐力
3009

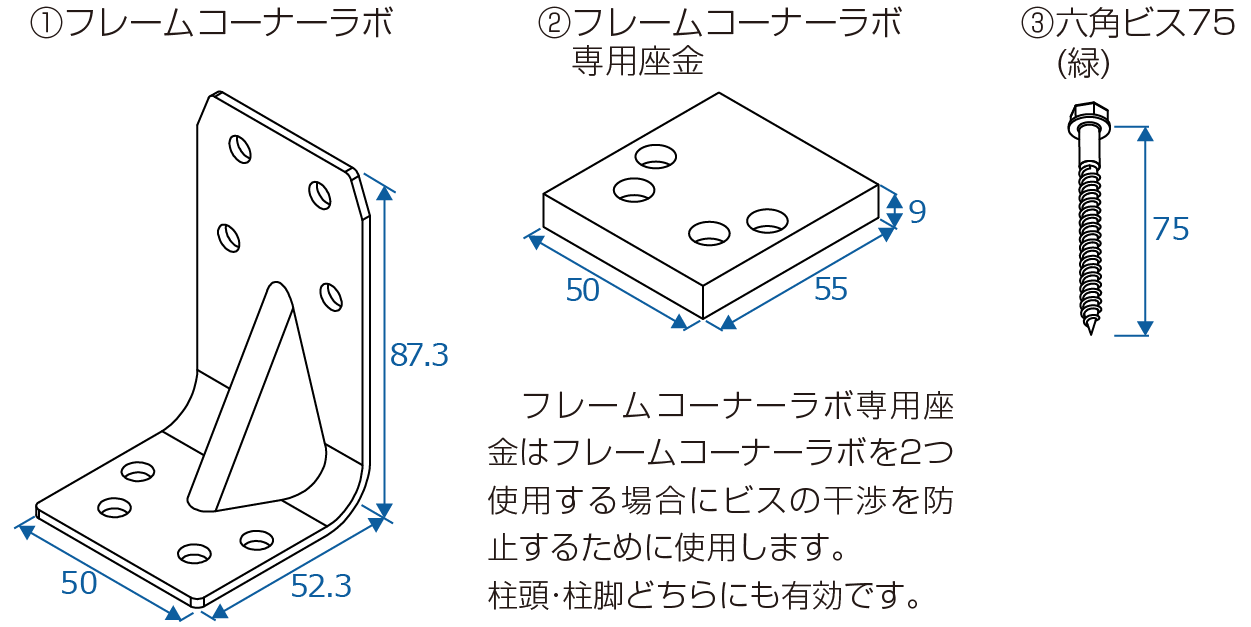

梱包内容

梱包内容商品コード
180118033009
①フレームコーナーラボ1個1個
②フレームコーナーラボ専用座金1枚
③六角ビス75(緑)8本4本
④六角ビス105(黒)4本
施工手順

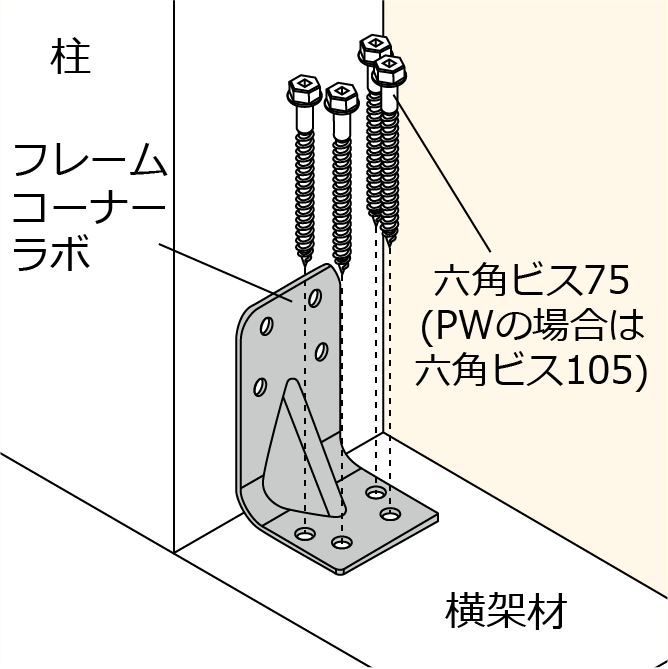

施工手順1

手順1

横架材側に六角ビス75(緑)4本で取り付けます。合板仕様の場合は六角ビス105(黒)4本で取り付けます。

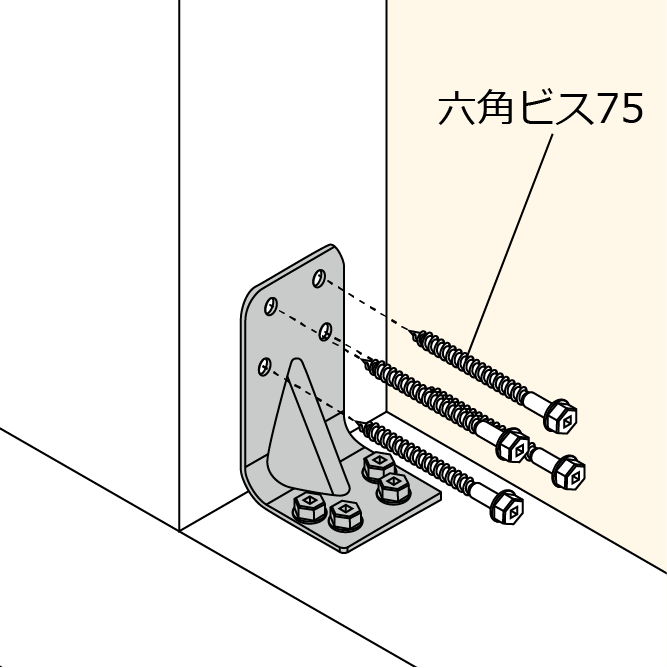

施工手順2

手順2

柱側に六角ビス75(緑)4本で取り付けます。

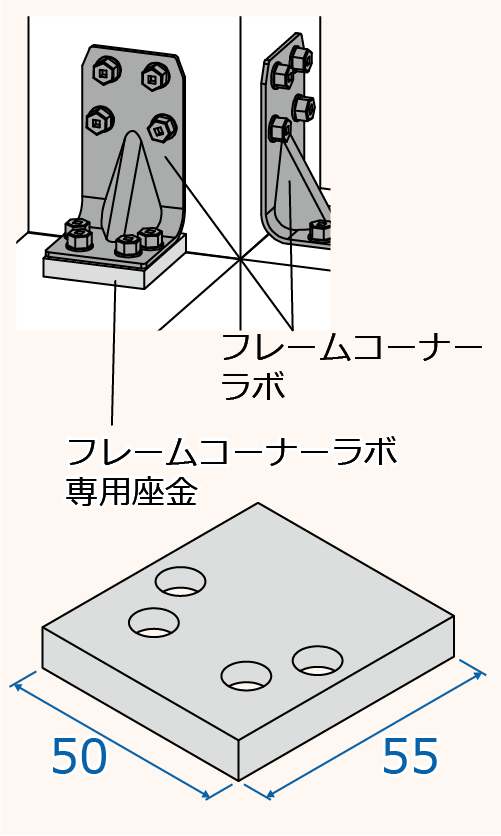

専用座金について
フレームコーナー ラボ2個使いの場合、ビスの干渉を防止するためフレームコーナー ラボ専用座金を使用します。柱頭・柱脚どちらにも有効です。

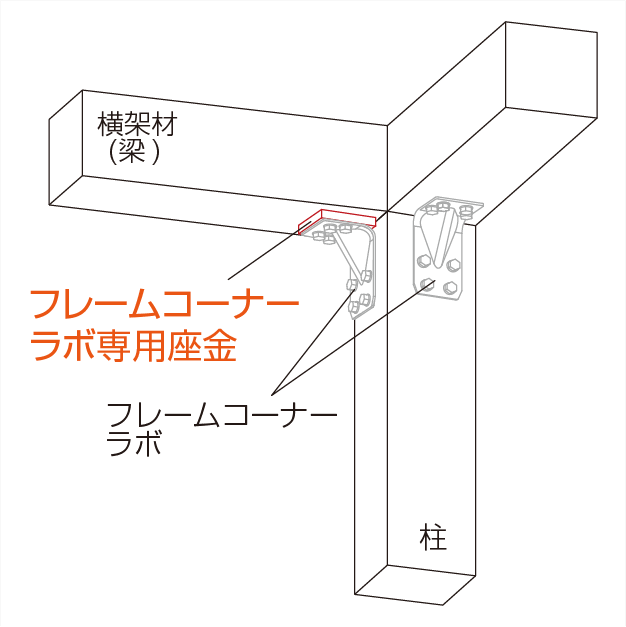

フレームコーナー ラボ専用座金 柱頭使用例  柱頭使用例

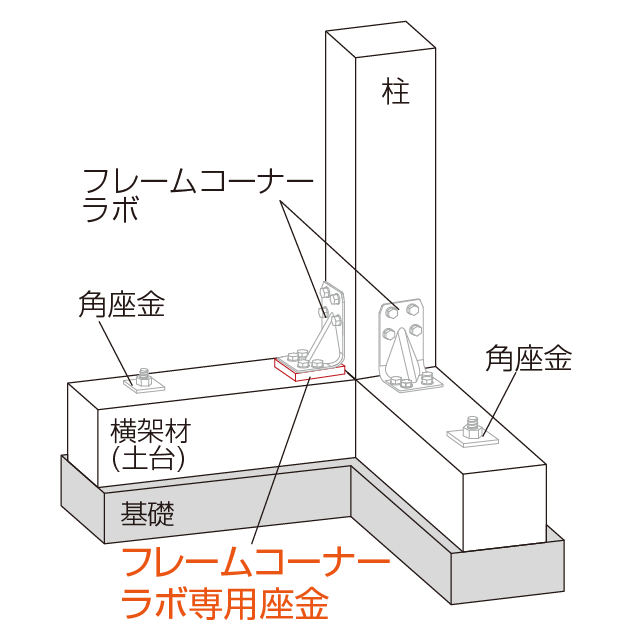

フレームコーナー ラボ専用座金 柱脚使用例(隅柱)  柱脚使用例(隅柱)

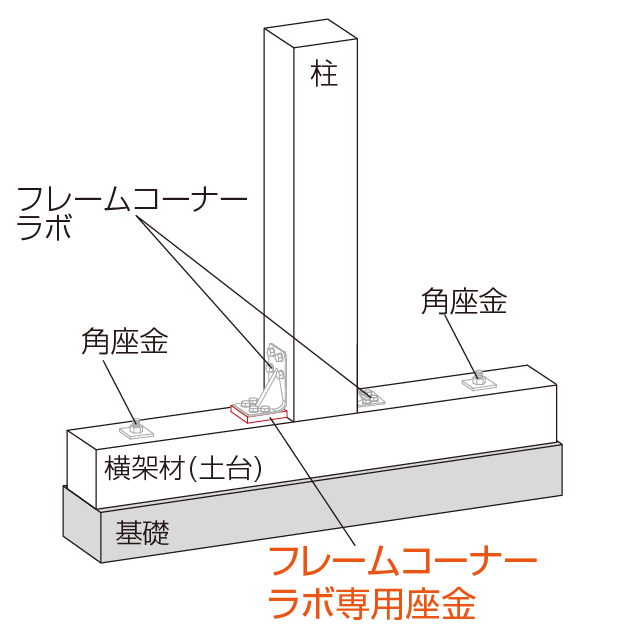

フレームコーナー ラボ専用座金 柱脚使用例(中柱)  柱脚使用例(中柱)
