ビス施工型金物
金物別耐力表
告示 短期引張耐力 商品コード 記号 商品名
4.4kN1838JBN-FCJBNフレームコーナー
5.1kN1842HD-LANCERホールダウン ランサー
7.5kN1823FC-LOCKフレームコーナー ロック
8.5kN1843SC-ZEROスタンドコーナー ゼロ
12kN1801FC-LABOフレームコーナー ラボ
12kN1802SC-ONEスタンドコーナー ワン
12kN1145FC-LONG300(L)フレームコーナー ロング300(L)
12kN1146FC-LONG300(R)フレームコーナー ロング300(R)
10kN1149SF(L)シールドフレーム(L)
10kN1150SF(R)シールドフレーム(R)
10kN1151SB(L)シールドブレース(L)
10kN1152SB(R)シールドブレース(R)
10kN1806SP-ACEシールドプレート エース
10kN1851SP-ACE200シールドプレート エース200
10kNHD-LANCER/2ホールダウン ランサー(2個使い)
10kNFC-LOCK/2フレームコーナー ロック(2個使い)
10kNSC-ZERO/2スタンドコーナー ゼロ(2個使い)
15kN1827SC-TWOスタンドコーナー ツー
15kN1817HD-HANGホールダウン ハング
15kN1153FC-LONG(L)フレームコーナー ロング(L)
15kN1154FC-LONG(R)フレームコーナー ロング(R)
18kNSC-ONE/2スタンドコーナー ワン(2個使い)
18kNFC-LABO/2フレームコーナー ラボ(2個使い)
15kNSF(L)/2シールドフレーム(L)(2個使い)
15kNSF(R)/2シールドフレーム(R)(2個使い)
15kNSB(L)/2シールドブレース(L)(2個使い)
15kNSB(R)/2シールドブレース(R)(2個使い)
20kNSC-TWO/2スタンドコーナー ツー(2個使い)
20kNHD-HANG/2ホールダウン ハング(2個使い)
耐力別金物一覧

告示
商品名JBNフレームコーナー
記号JBN-FC
商品コード1838
短期引張耐力4.4kN

告示
商品名ホールダウンランサー
記号HD-LANCER
商品コード1842
短期引張耐力5.1kN

告示
商品名フレームコーナーロック
記号FC-LOCK
商品コード1823
短期引張耐力7.5kN

告示
商品名スタンドコーナーゼロ
記号SC-ZERO
商品コード1843
短期引張耐力 8.5kN

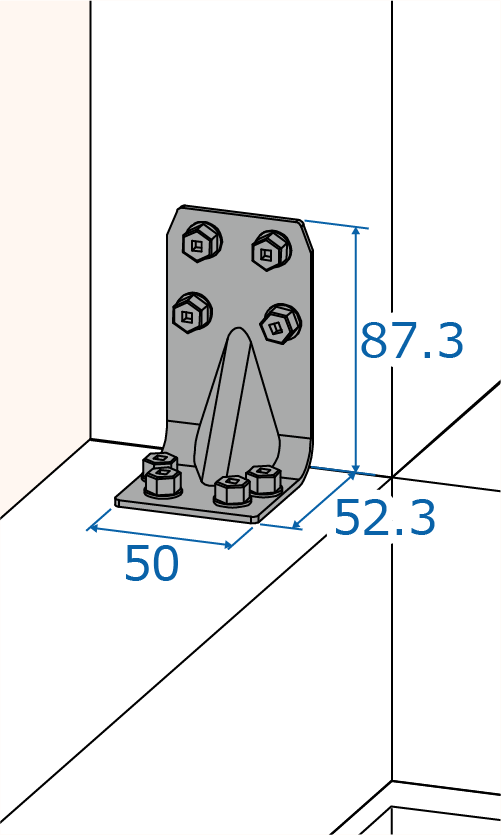

告示
商品名フレームコーナーラボ
記号FC-LABO
商品コード1801
短期引張耐力12kN

告示
商品名スタンドコーナーワン
記号SC-ONE
商品コード1802
短期引張耐力12kN

告示
商品名フレームコーナーロング300
(LおよびR)
記号FC-LONG300
商品コード1145(L)/1146(R)
短期引張耐力12kN
SF

告示
商品名シールドフレーム
(LおよびR)
記号SF
商品コード1149(L)/1150(R)
短期引張耐力10kN
・シールドフレームは、引抜金物と壁基準耐力の2つの効果を持っているのが画期的
SB

告示
商品名シールドブレース
(LおよびR)
記号SB
商品コード1151(L)/1152(R)
短期引張耐力10kN

告示
商品名 シールドプレートエース
記号SP-ACE
商品コード1806
短期引張耐力10kN

告示
商品名 シールドプレートエース200
記号SP-ACE200
商品コード1851
短期引張耐力10kN

告示
商品名 ホールダウンランサー
(2個使い)
記号HD-LANCER/2
商品コード
短期引張耐力10kN

告示
商品名 フレームコーナーロック
(2個使い)
記号FC-LOCK/2
商品コード
短期引張耐力10kN

告示
商品名 スタンドコーナーゼロ
(2個使い)
記号SC-ZERO/2
商品コード
短期引張耐力10kN

告示
商品名スタンドコーナーツー

記号SC-TWO
商品コード1827
短期引張耐力15kN

告示
商品名ホールダウンハング
記号HD-HANG
商品コード1817
短期引張耐力15kN

告示
商品名フレームコーナーロング
(LおよびR)
記号FC-LONG
商品コード1153(L)/1154(R)
短期引張耐力15kN

告示
商品名スタンドコーナーワン
(2個使い)
記号SC-ONE/2
商品コード
短期引張耐力18kN

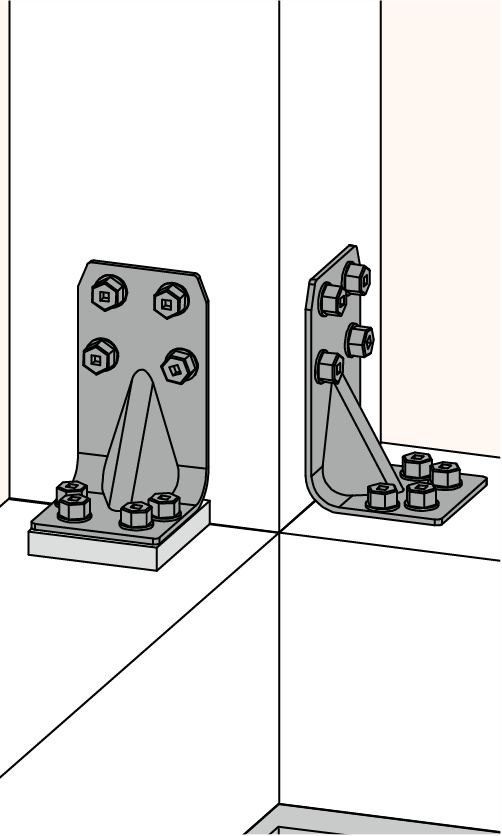

告示
商品名フレームコーナーラボ
(2個使い)
記号FC-LABO/2
商品コード
短期引張耐力18kN
SF/2

告示
商品名シールドフレーム
(2個使い)
記号SF/2
商品コード
短期引張耐力15kN
SB/2

告示
商品名シールドブレース
(2個使い)
記号SB/2
商品コード
短期引張耐力15kN

告示
商品名スタンドコーナーツー
(2個使い)
記号SC-TWO/2
商品コード
短期引張耐力20kN

告示
商品名ホールダウンハング
(2個使い)
記号HD-HANG/2
商品コード
短期引張耐力20kN
