サイドエッジ
サイドエッジ

床を壊さず梁の追加が可能です

  • ビスでとめるだけなので、特殊な加工がいりません。
  • 片側から施工ができるので、取り付けが簡単です。
  • 柱と梁、梁と梁に取り付ける事ができます。
  • 梁は90㎜~150㎜対応と180㎜~300㎜対応と2種類あります。
意匠登録取得
長期せん断耐力
サイドエッジ/90-150
商品コード長期せん断耐力
19315.6kN

サイドエッジ/90-150 左・右セットご購入ページ

サイドエッジ/180-300
商品コード長期せん断耐力
193211.6kN

サイドエッジ/180-300 左・右セットご購入ページ

サイドエッジの使用条件

商品名負担幅梁スパン梁幅梁成
サイドエッジ/90-1501820mm以下1500mm以下105mm以上90~150mm
サイドエッジ/180-3001820mm以下3000mm以下105mm以上180~300mm
梱包内容

梱包内容(商品コード)商品
(1931)サイドエッジ/90-150 左・右セット(1932)サイドエッジ/180-300 左・右セット
①サイドエッジ/90-150・L1個
②サイドエッジ/90-150・R1個
③サイドエッジ/180-300・L1個
④サイドエッジ/180-300・R1個
⑤皿ビス9016本32本
施工手順
※説明図はサイドエッジ/90-150左・右セットの場合です
柱と梁に取り付ける場合

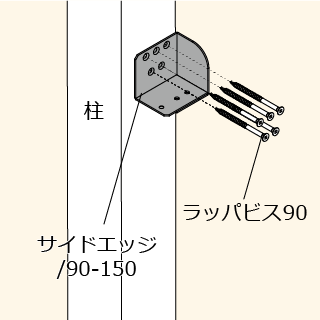

施工手順1

手順1

柱側に六角ビス90(茶)を5本、(サイドエッジ/180-300では11本)で取り付けます。

施工手順2

手順2

横から横架材を入れてサイドエッジに乗せます。

施工手順3

手順3

下から六角ビス90(茶)を3本、(サイドエッジ/180-300では5本)で取り付けます。

梁同士に取り付ける場合
施工手順1

手順1

一方の横架材側に六角ビス90(茶)を5本(180-300は11本)で取り付けます。

施工手順2

手順2

横からもう一方の横架材を入れてサイドエッジに乗せます。

施工手順3

手順3

下から六角ビス90(茶)を3本、(サイドエッジ/180-300では5本)で取り付けます。

※サイドエッジ/90-150は梁成が90㎜~150㎜の梁に、サイドエッジ/180-300は梁成が180㎜~300㎜の梁に取り付ける事ができます。
