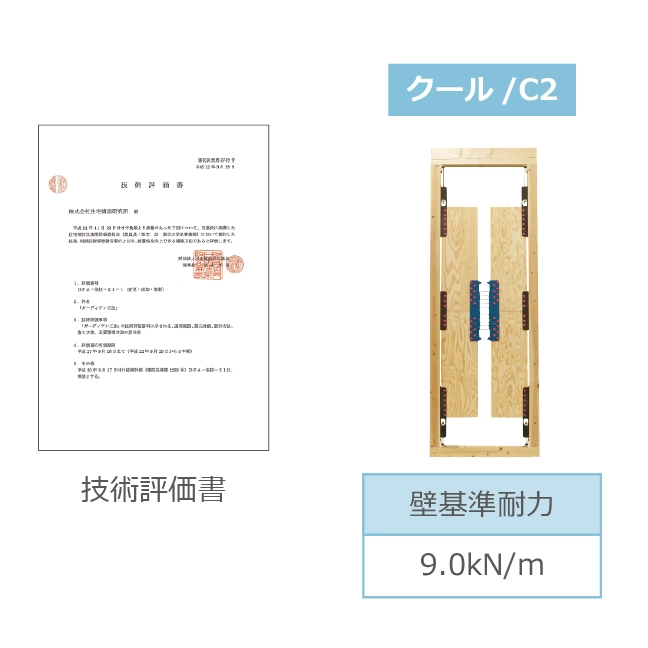

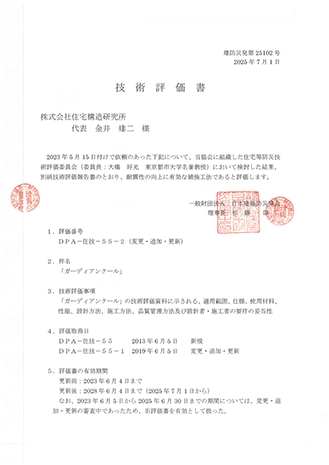

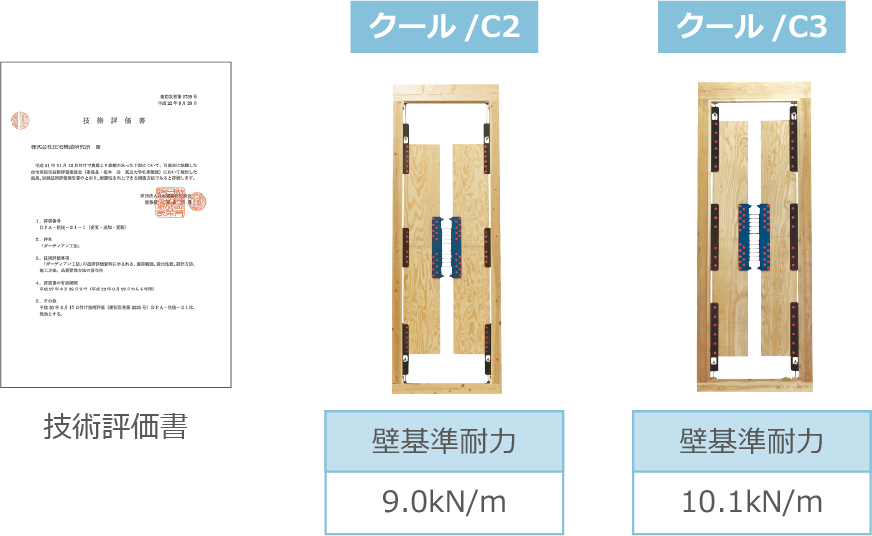

ガーディアン・クール評価書　

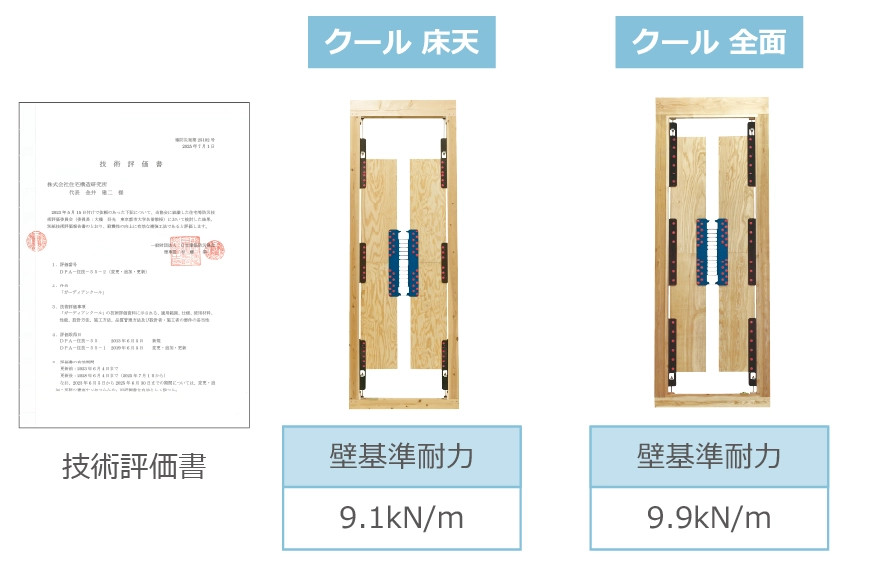

公的第三者による性能評価

ガーディアン・クールは、木造建築用制振壁として(一財)日本建築防災協会の住宅等防災技術評価を取得しています。
この制振性能は、(一財)日本建築防災協会のホームページで公開されている技術概要の中で最高の評価を取得しています。
　 ※2017年2月　当社調べ(壁基準耐力kN/mで比較)

繰り返しの地震に強く、建物への負担を最小限に

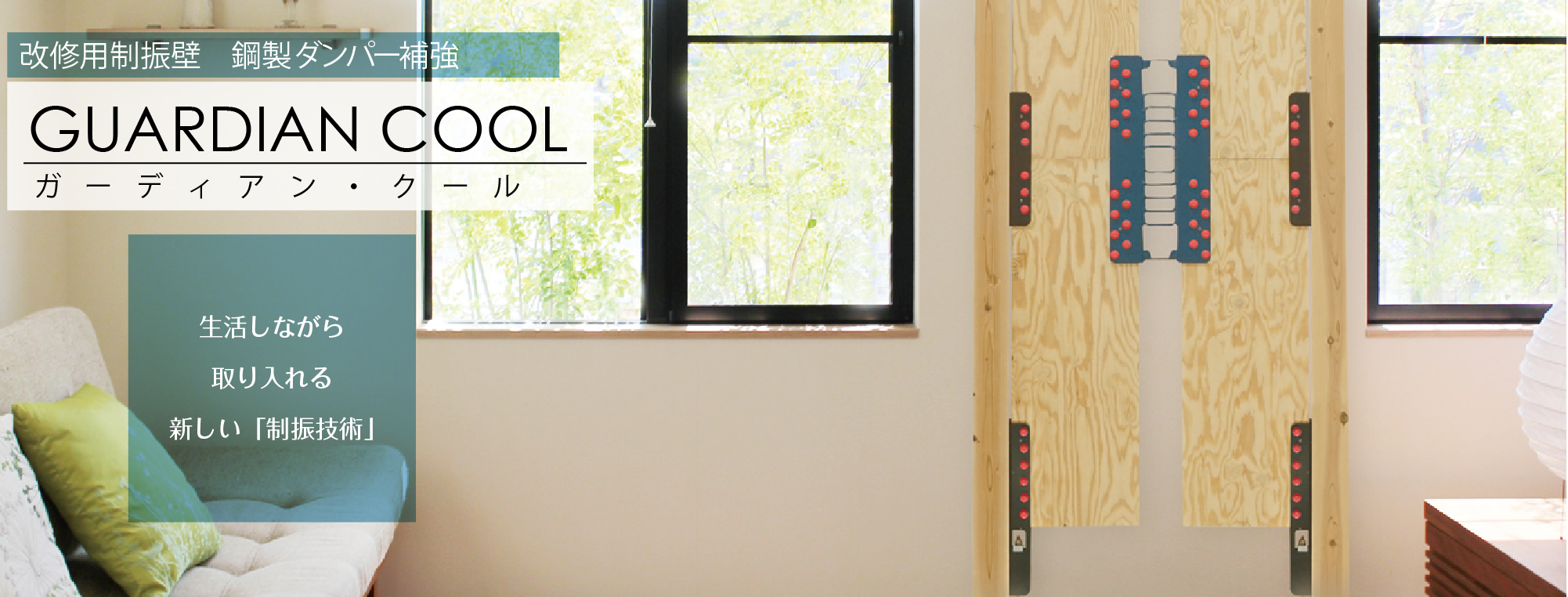

高耐力の鋼製ダンパーを壁中央に使用することで、高い耐震性を実現する「ガーディアン・クール」。
地震の揺れを、鋼製ダンパーの柔軟なゆがみと、地震エネルギーの熱変換という２つの方法で強力に吸収します。また、繰り返しの地震にも強く、度重なる余震が起きたとしても壊れることなく制振性を維持。建物への負担を最小限に抑えることができ、一般的な耐震住宅に比べ、地震後の補修コストも大幅に軽減できます。

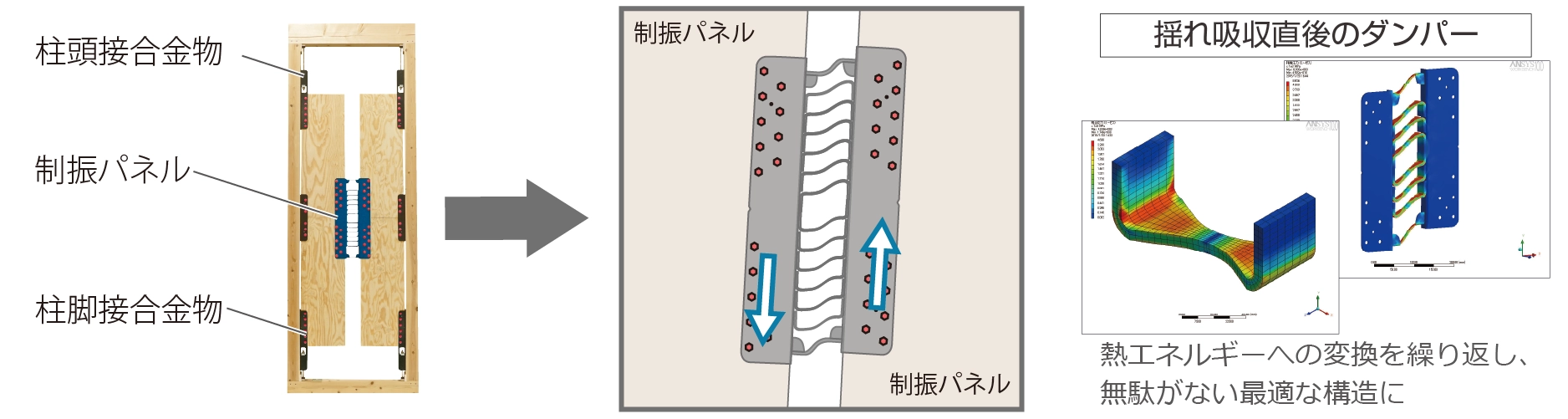

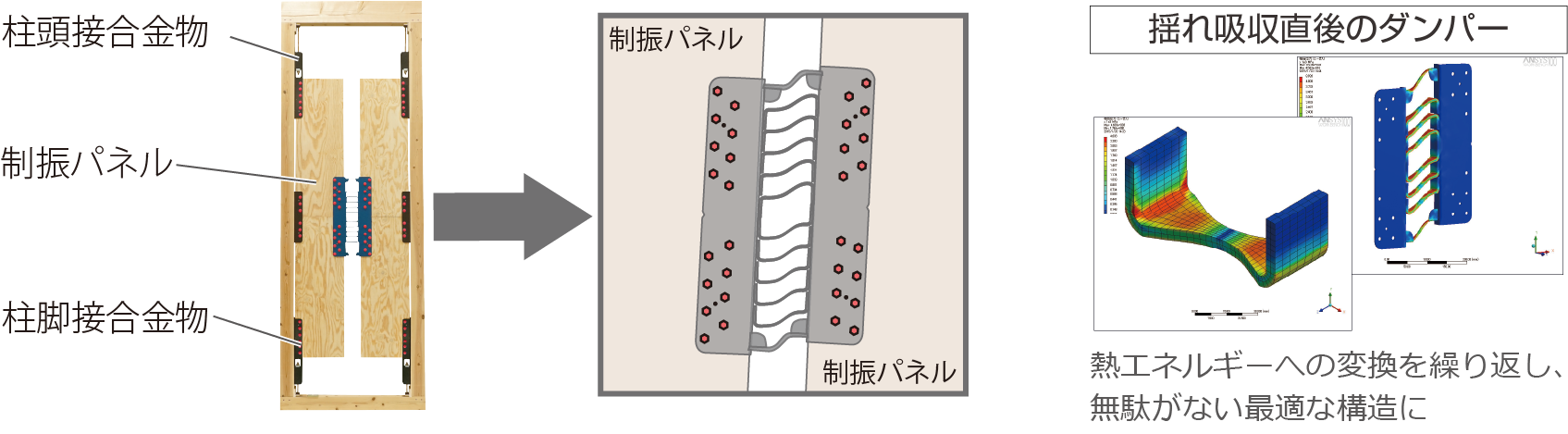

ガーディアン・クールの地震エネルギー吸収メカニズム

「壁だけを取り換える」という発想

一般的な耐震補強工事の場合、床と天井を壊しての大掛かりな工事や引っ越しなどが必要となり、住まいの地震対策はご家族にとって大きな負担となりがちです。この負担を可能な限り軽減しつつ、確かな制振を実現するため「ガーディアン・クール」は誕生しました。
「ガーディアン・クール」の改修方法は壁を取り換えるのみ。床や天井を壊さずに工事ができるので、住みながら安全・安心の住まいが実現します。

※状況によっては引越しが必要となる場合もあります。

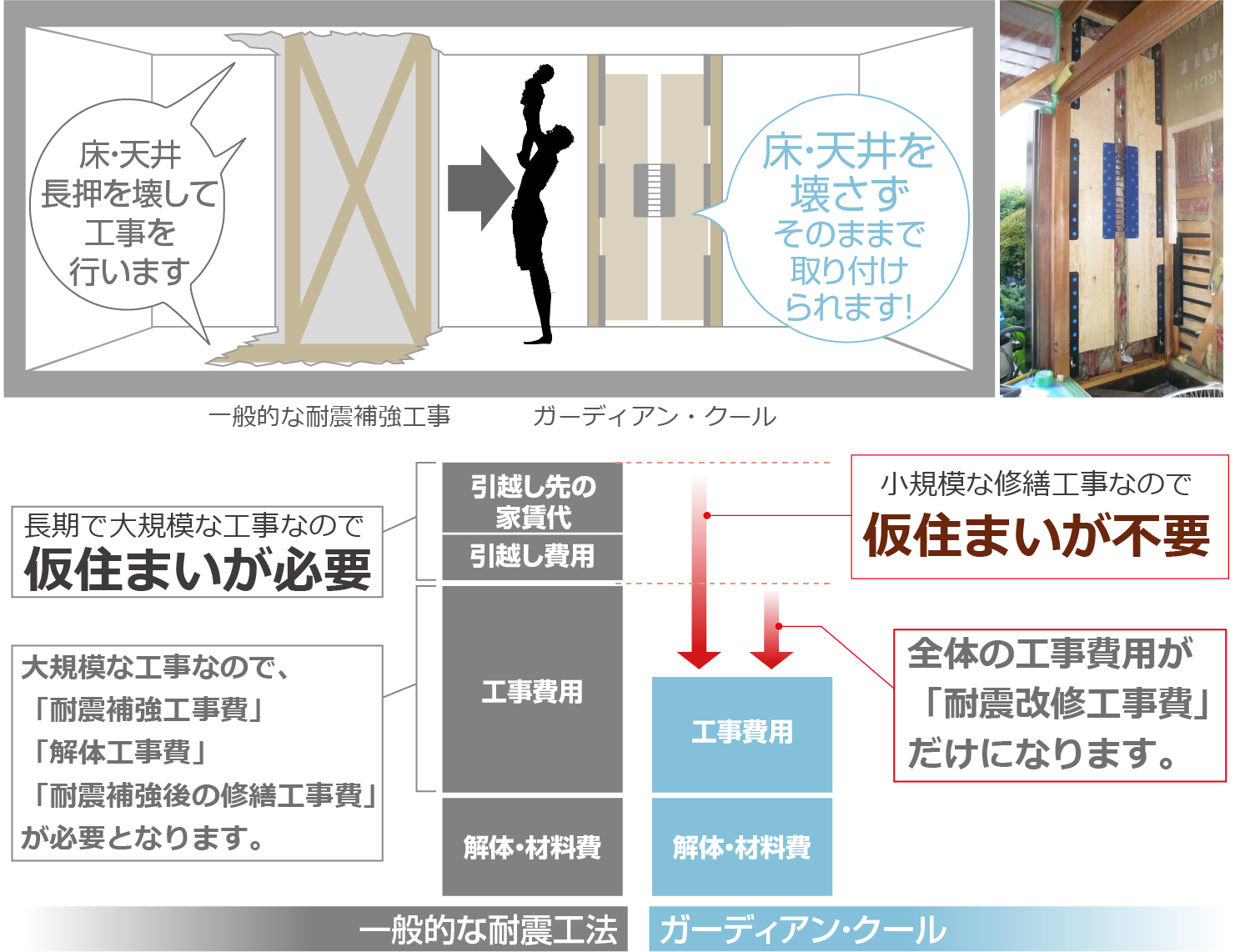

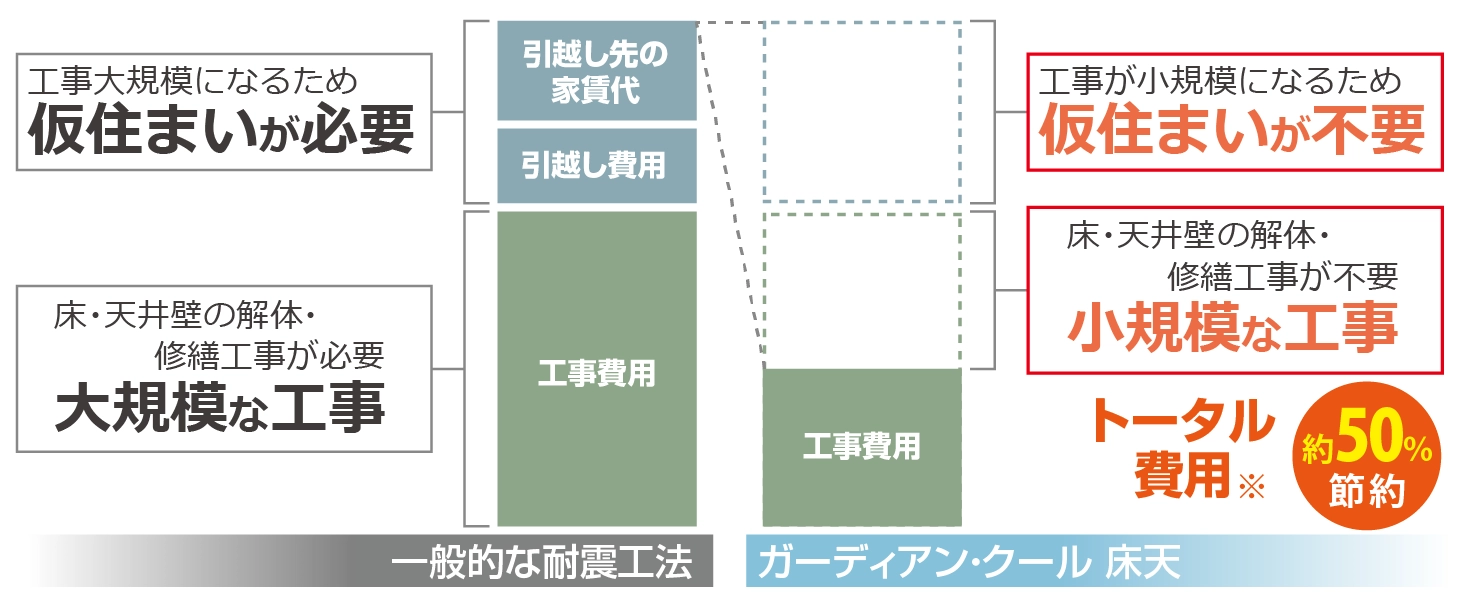

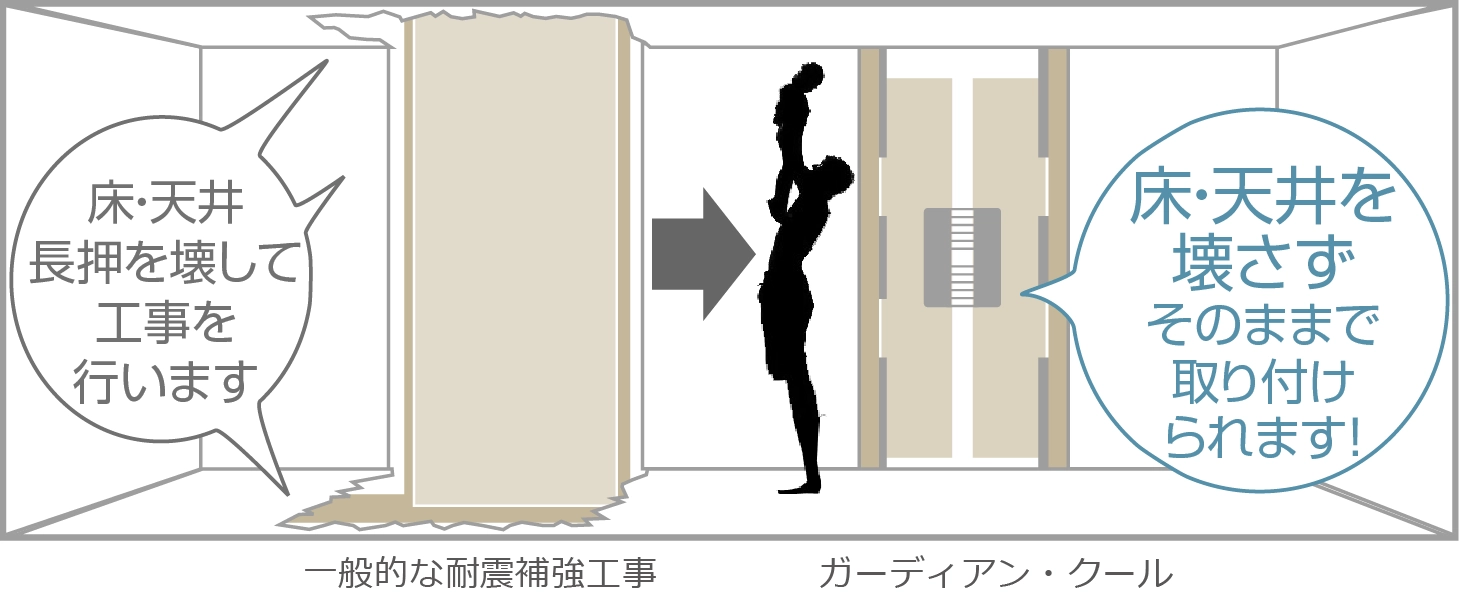

一般的な耐震改修との工事比較

ガーディアン・クールと一般耐震住宅の比較

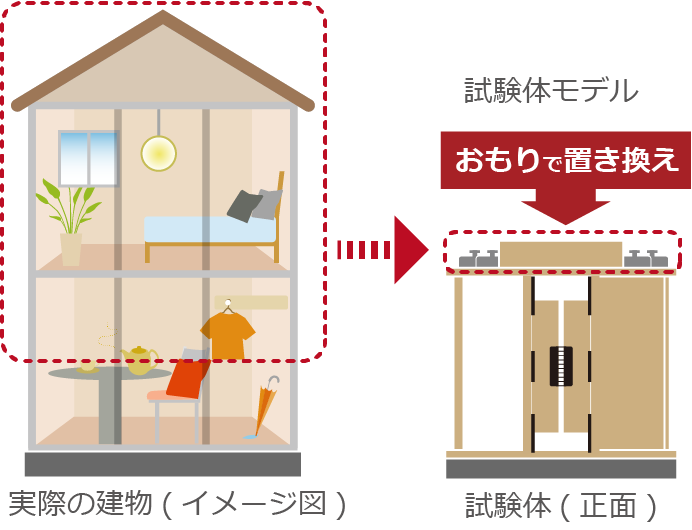

実際の建物をモデルとした実大建築物を使い、大地震が起きた場合を想定した振動実験を行ないました。

　2階建て木造軸組工法の建築物、２階部分は想定の重量と同じ「おもり」を載せて調整します。

実験日	2014年10月
実験場所	防災科学技術研究所
建物の大きさ	幅3.33ｍ×奥2ｍ×高3ｍ
想定した床面積	31.3㎡
建物重量	28.5kN(軽い屋根を使用)
地震波	『大地震1.5倍』……BCJ-L2の150％【震度6弱】『大地震2倍』……阪神・淡路大震災(神戸波)【震度6強】の順に揺らします。

実験映像と実験結果

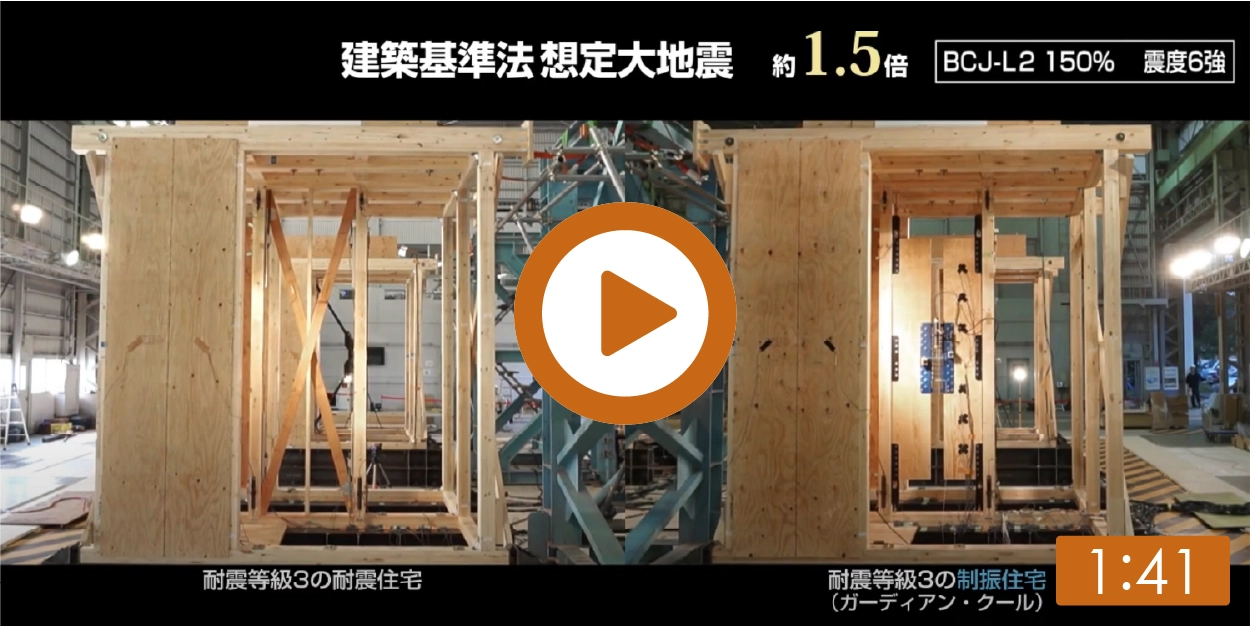

耐震住宅vs制振住宅ガーディアン・クール

耐震等級３の耐震住宅「基準モデル＋筋かいたすき掛け」と耐震等級１の制振住宅「基準モデル＋ガーディアン・クール」の試験体に振動を加えて比較した映像です。

「基準モデル＋筋かいたすき掛け」と「基準モデル＋ガーディアン・クール」の比較で、１波目(中地震)→２波目(大地震)→３波目(中地震)と加振した後、4波目で『大地震の1.5倍』で加振すると「基準モデル＋筋かいたすき掛け」は倒壊領域まで揺れました。これに対し「基準モデル＋ガーディアン・クール」は最大揺れ幅が小さく、損傷も非常に少なく済みました。
続いて、5波目の『大地震2倍』を想定した加振でも、「基準モデル＋ガーディアン・クール」は揺れを最小限に抑えて建物の安全を守り制振性能も維持していることを確認しました。

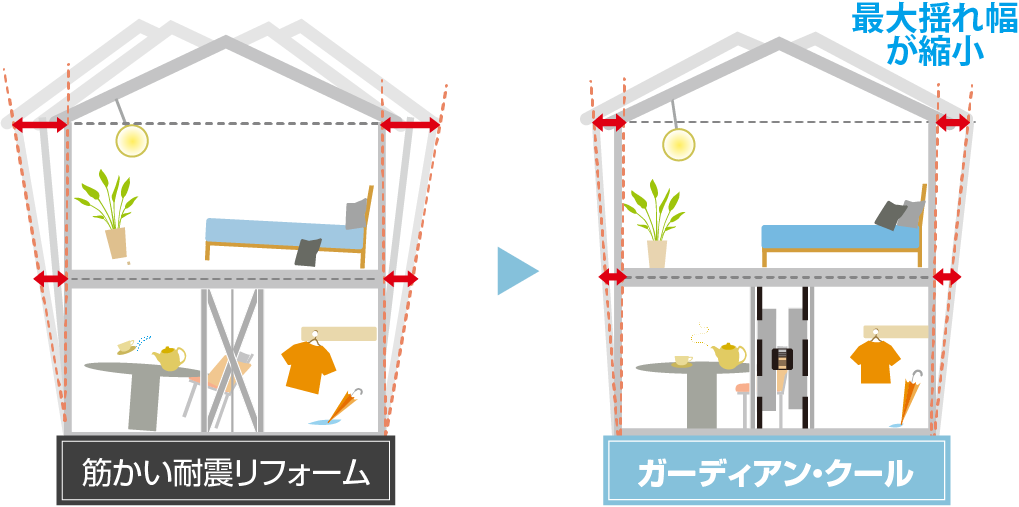

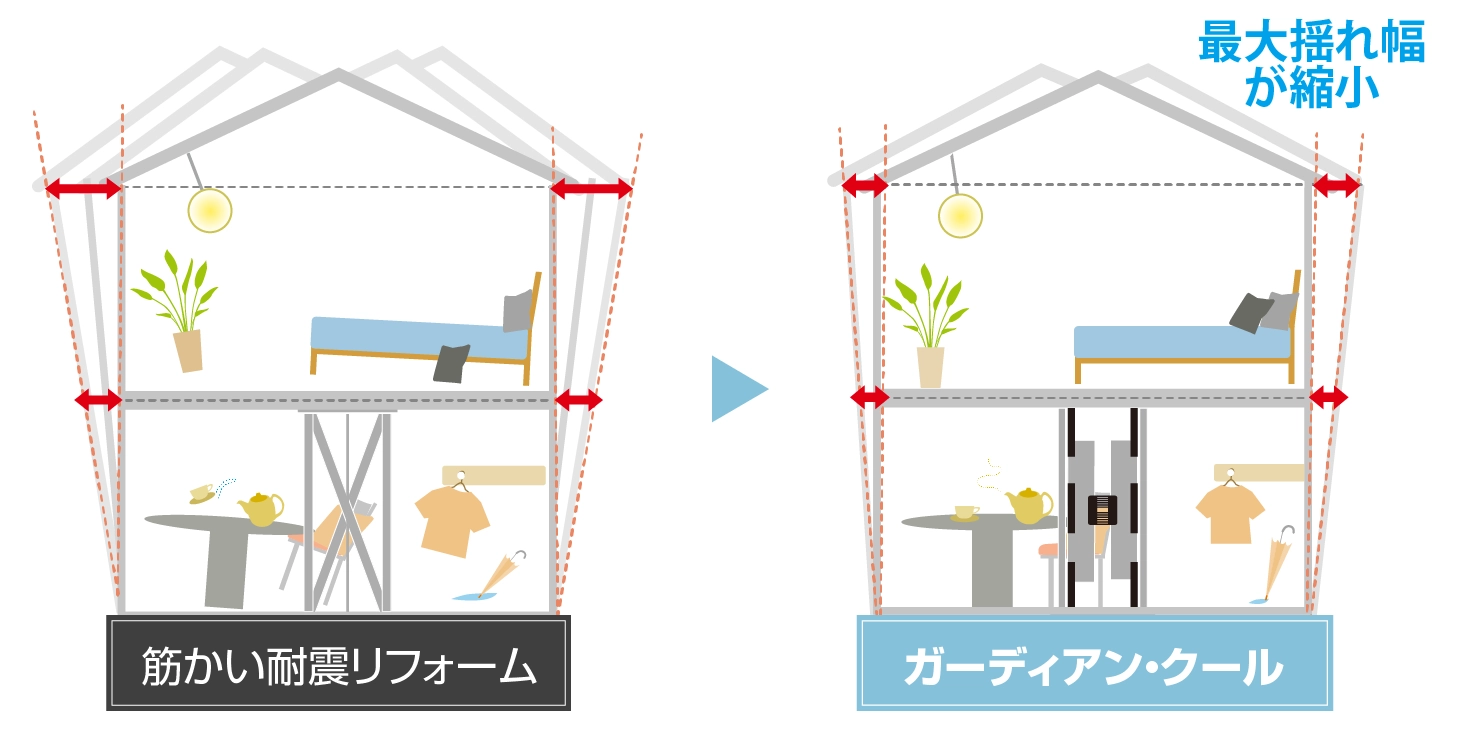

最大揺れ幅の比較

ガーディアン・クールの配置計画

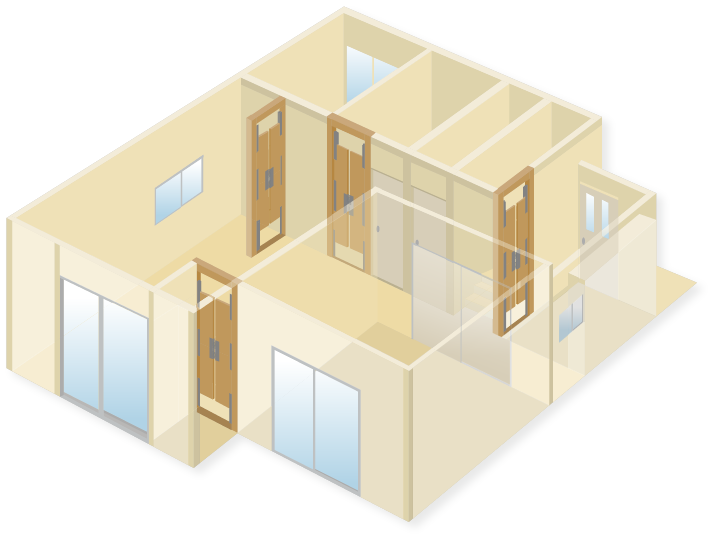

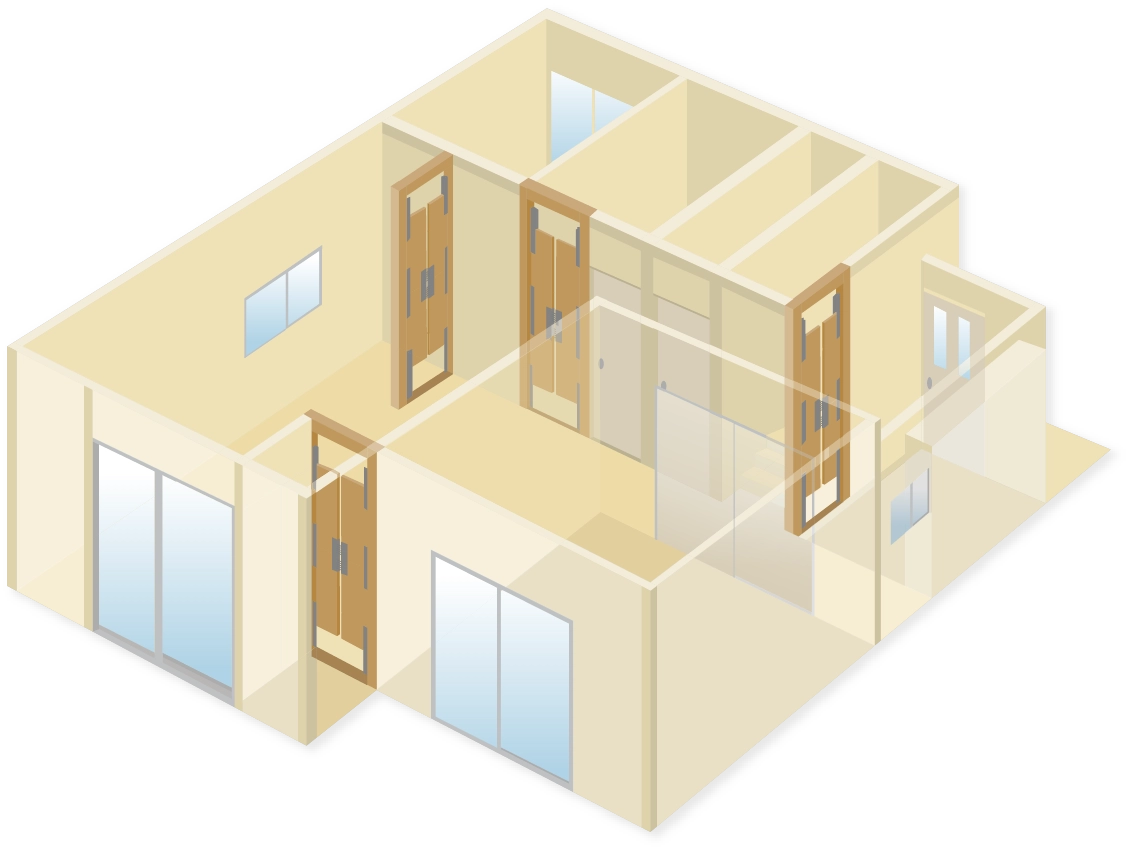

ガーディアン・クールの配置イメージ

ガーディアン・クールの配置数が決定したら、建物の中央部に集めたり、側端部に対(つい)にしたりするなど、制振壁同士のつり合いが良くなるようバランスよく配置計画を行います。配置バランスの確認は、設計値を用いて四分割法または偏心率の計算により行います。

ガーディアン・クールC2　商品一覧

商品名	商品コード	柱芯距離	壁基準耐力
ガーディアン・クールC2/910	63051	910mm	9.0[kN/m]
ガーディアン・クールC2/910（柱脚選択）	63052	910mm
ガーディアン・クールC2/1000	63053	1000mm
ガーディアン・クールC2/1000（柱脚選択）	63054	1000mm

柱脚選択用金物

商品名	商品コード	告示	短期引張耐力
サイド2/フット　標準	53106	と	15.0kN
サイド2/フット【2個使い】	ー	ち	20.0kN
サイド2凸/アンカー	53107	ち	20.0kN
サイド2凸/アンカー+フレームコーナーロック	53108	り	27.5kN
サイド2凸/高耐力アンカー	53109	ぬ	30.0kN
サイド2凸/アンカー【2個使い】	ー	ー	40.0kN

ガーディアン・クールC3　商品一覧

商品名	商品コード	柱芯距離	等価壁基準耐力
ガーディアン・クールC3/910	63055	910mm	10.1[kN/m]
ガーディアン・クールC3/910（柱脚選択）	63056	910mm
ガーディアン・クールC3/1000	63057	1000mm
ガーディアン・クールC3/1000（柱脚選択）	63058	1000mm

柱脚選択用金物

商品名	商品コード	告示	短期引張耐力
サイド3/フット　標準	53110	と	15.0kN
サイド3/フット【2個使い】	ー	ち	20.0kN
サイド3凸/アンカー	53111	ち	20.0kN
サイド3凸/アンカー+フレームコーナーロック	53112	り	27.5kN
サイド3凸/高耐力アンカー	53113	ぬ	30.0kN
サイド3凸/アンカー【2個使い】	ー	ー	40.0kN

入隅縦桟セット

商品名	商品コード
制振壁用入隅縦桟セット（材厚45）	53002
制振壁用入隅縦桟セット（材厚30）	53001

間柱縦桟セット

商品名	商品コード
制振壁用　間柱縦桟セット	53003

補強柱セット

商品名	商品コード
制振壁用　補強柱セット	53004

追加用金物

商品名	商品コード	告示	短期引張耐力
シールドプレートエース200	52105	へ	10.0kN
ホールダウンボルダ30（アンカーボルト別）	51301	ぬ	30.0kN

商品名	商品コード
全ねじボルト M16/1000（ナット付）	50803
大大角座金M16 80×80㎜	20509

お問い合わせ

ガーディアン・クールは正しい設計・施工をしていただく為に、会社登録をお願いしております。
採用方法など詳しくはこちらから

改修用制振壁・耐震壁の採用方法　

ガーディアン・クールに関する資料請求・お問い合わせはこちらから

資料請求・お問い合わせ　

電話番号：048-999-1555（平日9：00から17：30）
FAX番号：048-999-1533
担当：関口・石井
なお、弊社内規によりお取引が出来かねる場合もございますので、あらかじめご了承ください。
