耐震リフォーム改修ガーディアン・シールド

ガーディアン・シールド評価書　

01　公的第三者による性能評価

01

公的第三者による性能評価

ガーディアン・シールドは、木造建築用耐震補強壁として、(一財)日本建築防災協会の住宅等防災技術評価を取得しています。

鋼製ブレース

【筋かい耐震補強壁】

鋼製ブレース　イメージ

床や天井を壊さず片面からの施工が可能な上、耐力は筋かい45×90㎜のたすきがけとほとんど同じ強さです。窓を残した開口部補強も可能です。
現場で長さ調整が必要な場合でも、羽子板ボルトで調整可能です。
スリムで施工しやすく、柱や横架材の幅が56㎜以上あれば施工可能です。

壁基準耐力

横架材間距離 [mm]	柱芯距離[mm]
横架材間距離 [mm]	600～910	910～
2,000～2,800	6.4[kN/m]	6.7[kN/m]
2,800～3,180	5.4[kN/m]	5.7[kN/m]
3,180～3,480	4.2[kN/m]	4.4[kN/m]

技術評価書

技術評価書

木製ブレース

【筋かい耐震補強壁】

木製ブレース（4隅補強）　イメージ

壁基準耐力[kN/m]

3.6＋1.2/ℓ

木製ブレース（対角２隅仕様）　イメージ

壁基準耐力[kN/m]

3.6＋0.6/ℓ

フレーム

【フレーム耐震補強壁】

フレーム（4隅補強）　イメージ

壁基準耐力[kN/m]

1.2/ℓ

フレーム（２隅仕様3種類）　イメージ

壁基準耐力[kN/m]

0.6/ℓ

※ℓ=柱間隔(ｍ)

02

コンパクトな耐震工事

　ガーディアン・シールドは床や天井などを壊さず壁を取り換えるだけの小規模な工事で、住まいの耐震性を向上させる耐震壁です。
　一般的に行われている耐震工事では壁以外に床や天井などを壊す大掛かりな工事となってしまいます。これに対し、ガーディアン・シールドは解体・撤去・修繕などの工事がなくなるので工事期間が短くなります。
　また、住みながら耐震工事ができるので仮住まいのための費用や手間などの負担を無くします。

一般的な耐震壁とガーディアン・シールド鋼製ブレース

一般的な耐震壁とガーディアン・シールド鋼製ブレース

小さな範囲で耐震化

　一般的な耐震工事で使用されることが多い木製筋かい壁(たすき掛け、断面45×90mm)とガーディアン・シールド／鋼製ブレースの設計耐力を比較すると、ほとんど同じ（6.7ｋN/m）となります。
　しかし、一般的な耐震壁の施工は、「天井部分」「床部分」の解体・撤去・復旧作業が必要になるので、大掛かりな工事になります。一方、ガーディアン・シールドの施工は、「天井・廻縁」「床・巾木」を残したまま工事が出来るので、コンパクトに工事ができます。

一般的な耐震壁とガーディアン・シールド鋼製ブレースの工事の様子

一般的な耐震壁とガーディアン・シールド鋼製ブレースの工事の様子

引っ張る強さで建物に優しい

　木製筋かいのたすき掛けの場合、大地震の際に筋かいが変形せず突っ張ってしまうと、筋かいが梁を押し上げたり梁が割れてしまったり、柱脚が筋かいに押し出されたりし、建物の倒壊の一因にもなります。
　対してガーディアン・シールド鋼製ブレースは、引っ張り方向で力を発揮するので柱に過度な引抜力が発生せず、突き上げ・押し上げで柱や梁が外れる危険がありません。

木製筋かいと鋼製ブレースの耐力方向の違い

木製筋かいと鋼製ブレースの耐力方向の違い

少ない工事壁数で優れた耐震性

　ガーディアン・シールドは、一般的な耐震工事と比べて少ない補強壁数で耐力になる耐震工事をすることが出来ます。

例) 築30年の2階建て延床面積 35坪

※「構造評点 0.47を1.0」に補強した場合

一般的な耐震補強壁の工事箇所

一般的な耐震補強壁の工事箇所

一般的な耐震補強壁

ガーディアン・ウォール＋ガーディアン・シールドの工事箇所

ガーディアン・ウォール＋ガーディアン・シールドの工事箇所

ガーディアン耐震改修工法耐震壁

※構造評点とは、建築士などの専門家が行う耐震診断や設計図書や現地調査によって構造強度を計算して出された数値を指します。

引越し不要＋工事費も省コストに

　ガーディアン・シールドでの耐震工事は、大規模となる一般的な耐震工事と比較して約半分の費用でできます。また仮住まいの費用を除いた工事費だけでみるとおよそ1/3の費用がカットできます。

一般的な耐震工法とガーディアン・シールドの工事費用の違い

一般的な耐震工法とガーディアン・シールドの工事費用の違い

※ 建物の条件によっては異なります。
※上記のプランには、足場工事、防腐・防蟻処理、防水など老化補修工事は含まれておりません。

03

突然の大地震から住まいを守る

　ガーディアン・シールド鋼製ブレースは、想定内の地震だけでなく想定を超える大地震に「伸びて粘る」特性を活かし、大地震でも非常時の力を発揮して耐えます。
　また、柱頭柱脚の専用引き抜き補強金物も変形性能を有しているため、優れた耐震性を発揮することができます。

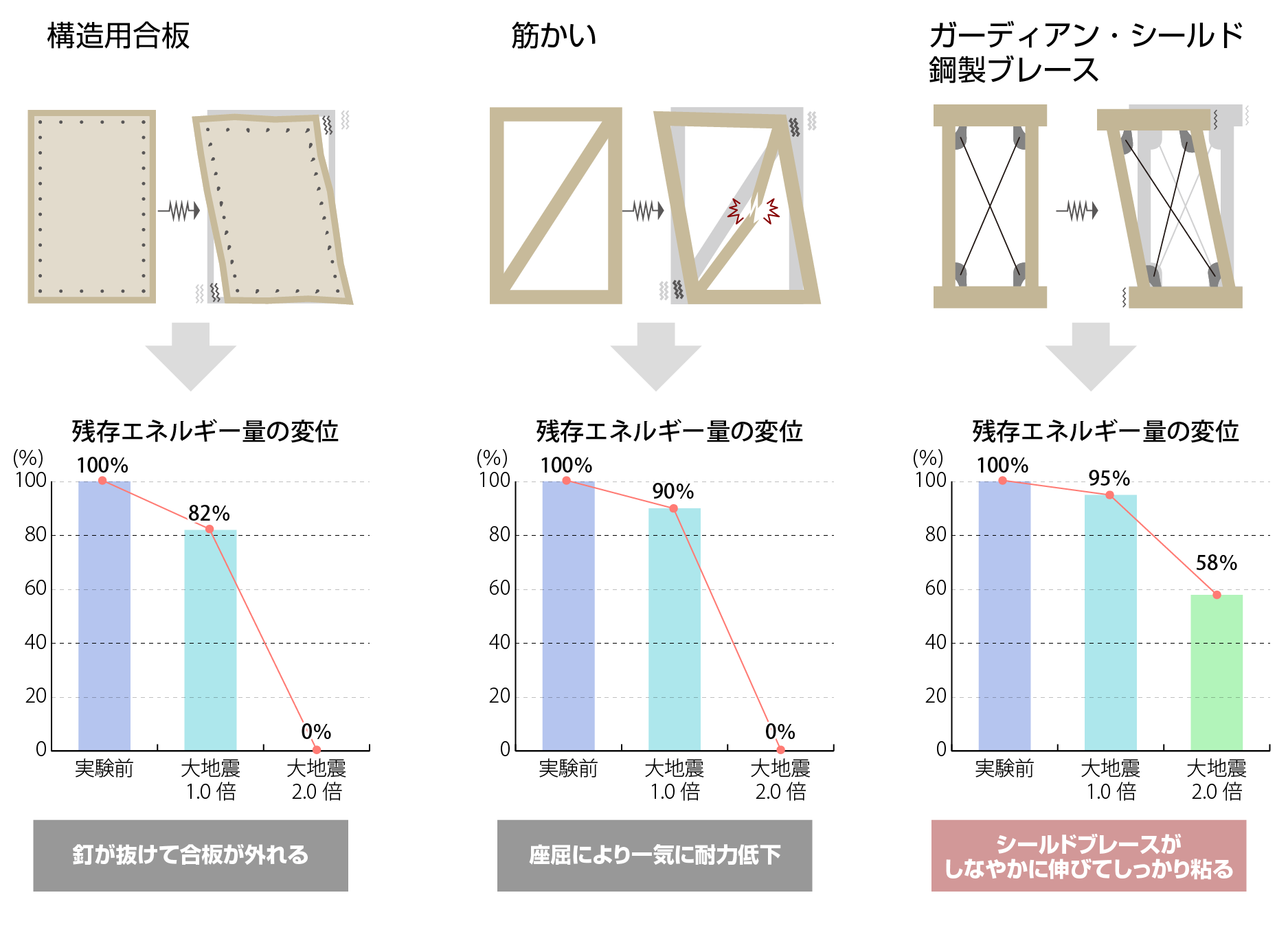

残存エネルギー量(建物として機能できる量)の比較

残存エネルギー量の変位

04

明るさを残した開口部補強も可能

　ガーディアン・シールド鋼製ブレースは、採光も風通しもそのままに既存の窓を残した耐震補強も出来ます。壁が少なく開口部が多い建物や、補強ができる箇所が開口部しかない建物でも面材補強と同等以上の性能を発揮した補強が可能になります。

ガーディアン・シールド　鋼製ブレース(開口部)見本１

窓開口の施工（例）

ガーディアン・シールド　鋼製ブレース(開口部)見本２

ガーディアン・シールド　鋼製ブレース(開口部)見本3

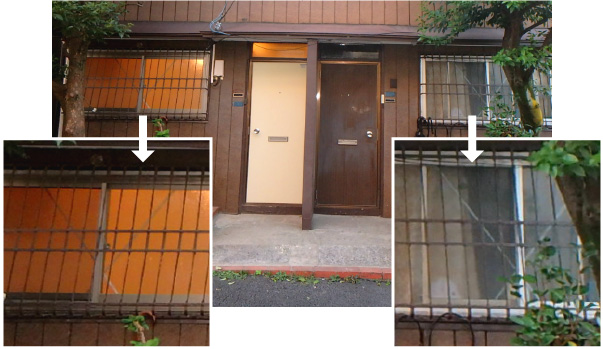

開口部施工後の外観（例）

窓開口の施工（例）

開口部施工後の外観（例）

05

現場に合わせて部材調整が可能

　ガーディアン・シールド　鋼製ブレースでは現場の状況に応じて3種類の長さを用意しております。ターンバックルやシールドブレース・ジョイントセットを使用して、現場で簡単に長さ調整が出来ます。

■　鋼製ブレースで使用する必要なシールドブレースの長さ

鋼製ブレースで使用する必要なシールドブレースの長さ

※　柱断面寸法は105角を想定しております。上記の寸法以外の場合は、お問い合わせください。

鋼製ブレースの柱芯距離と横架材間距離

■　現場の柱芯距離と横架材間距離を入力して商品名の検索が出来ます

柱芯距離が広い場合『ガーディアン・シールド鋼製ブレース』の方がおトク!?

　例えば柱芯距離1820㎜の壁を補強する場合、一般的な補強では柱芯距離910㎜の補強壁を２セット分用意する必要がありますが、ガーディアン・シールド鋼製ブレースならシールドブレースの調整で１セット分だけで柱芯距離1820㎜の壁を補強することが出来るのです。
　（横架材間距離によってジョイントが必要となる場合もあります）

柱芯距離が広い場合の比較

柱芯距離が広い場合の比較

06

一般耐震住宅との比較

実際の建物をモデルとした実大建築物を使い、大地震が起きた場合を想定した振動実験を行ないました。

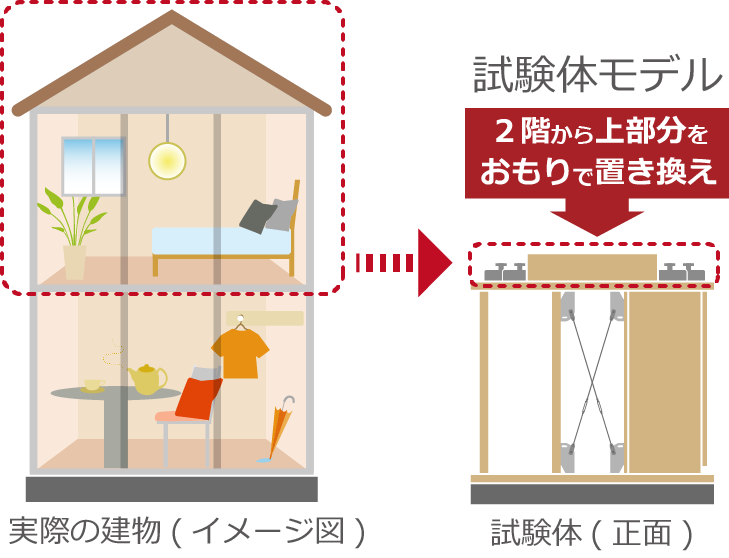

実験建築物モデル(イメージ図) 試験体(正面)

　2階建て木造軸組工法の建築物、２階部分は想定の重量と同じ「おもり」を載せて調整します。

実験日	2014年10月
実験場所	防災科学技術研究所
建物の大きさ	幅3.33ｍ×奥2ｍ×高3ｍ
想定した床面積	31.3㎡
建物重量	28.5kN(軽い屋根を使用)
地震波	『大地震1倍』……BCJ-L2の100％【震度6弱】『大地震2倍』……阪神・淡路大震災(神戸波)【震度6強】の順に揺らします。

実験映像と実験結果

合板壁vsガーディアン・シールド鋼製ブレース

合板壁vsガーディアン・シールド鋼製ブレース

「耐震等級１の耐震住宅＋合板」と「耐震等級１の耐震住宅＋ガーディアン・シールド鋼製ブレース」の試験体に振動を加えて比較した映像です。『大地震2倍』【震度6強】の振動を加えます。

『大地震2倍』程度を想定した場合の揺れ幅

最大揺れ幅の比較

ガーディアン・シールド　商品一覧

ガーディアン・シールドには筋かい耐震補強壁の「ガーディアン・シールド鋼製ブレースⅡ」、フレーム耐震補強壁の「ガーディアン・シールドフレーム」、木製筋かい耐震補強壁の「ガーディアン・シールド木製ブレース」の3種類があります。

ガーディアン・シールド　鋼製ブレースⅡ　商品の選択方法

商品コード	商品名
62212	ガーディアン・シールド鋼製ブレースⅡ　S
62213	ガーディアン・シールド鋼製ブレースⅡ　M
62214	ガーディアン・シールド鋼製ブレースⅡ　M+ジョイントセット
62215	ガーディアン・シールド鋼製ブレースⅡ　L+ジョイントセット

ガーディアン・シールド　フレーム

商品コード	商品名
62201	ガーディアン・シールドフレーム　4隅補強
62202	ガーディアン・シールドフレーム　2隅補強　上又は下
62203	ガーディアン・シールドフレーム　2隅補強　右下+左上
62204	ガーディアン・シールドフレーム　2隅補強　右上+左下

ガーディアン・シールド　木製ブレース

商品コード	商品名
62205	ガーディアン・シールド木製ブレース　4隅補強
62206	ガーディアン・シールド木製ブレース　2隅　右下+左上
62207	ガーディアン・シールド木製ブレース　2隅　右上+左下

追加用金物

商品名	商品コード	告示	短期引張耐力
エルダ10	51004	へ	10.0kN
エルダ15　標準	51005	と	15.0kN
ホールダウンボルダ20　標準(床天・長押のみ)	51101	ち	20.0kN
ホールダウンボルダ20 床合板仕様	51102	ち	20.0kN
ホールダウンボルダ20L	51103	ち	20.0kN
ホールダウンボルダ20凸	51109	ち	20.0kN
ホールダウンボルダ30凸	51110	ぬ	30.0kN
ホールダウンボルダ30（アンカーボルト別）	51301	ぬ	30.0kN
ボルビック(ホールダウンボルダ20用曲げ補強金物)	52104	ー	ー

その他の金物・金具

商品名	商品コード	告示	短期引張耐力
エッジカップ/柱(105角)上下セット	51201	と	15.0kN
エッジカップ/柱(120角)上下セット	51202	と	15.0kN
シールドプレートエース200	52105	へ	10.0kN
ルーツアンカー/380（HL角座金50付）	50801	ー	すぎ・つが：10.0kN ひのき・ひば：13.0kN

商品名	商品コード	長期せん断耐力
エッジカップ/梁(梁幅105)左右セット	51203	4.9kN
エッジカップ/梁(梁幅120)左右セット	51204	4.9kN
サイドエッジ/90-150左右セット	51205	5.6kN
サイドエッジ/180-300左右セット	51206	11.6kN

商品名	商品コード
HL角座金50	20406
全ねじボルト M16/1000（ナット付）	50803
大大角座金M16 80×80㎜	20509
