制振 制震 新築用 延樹・ブランチ


01

揺れに耐える強さ「壁倍率5.0」

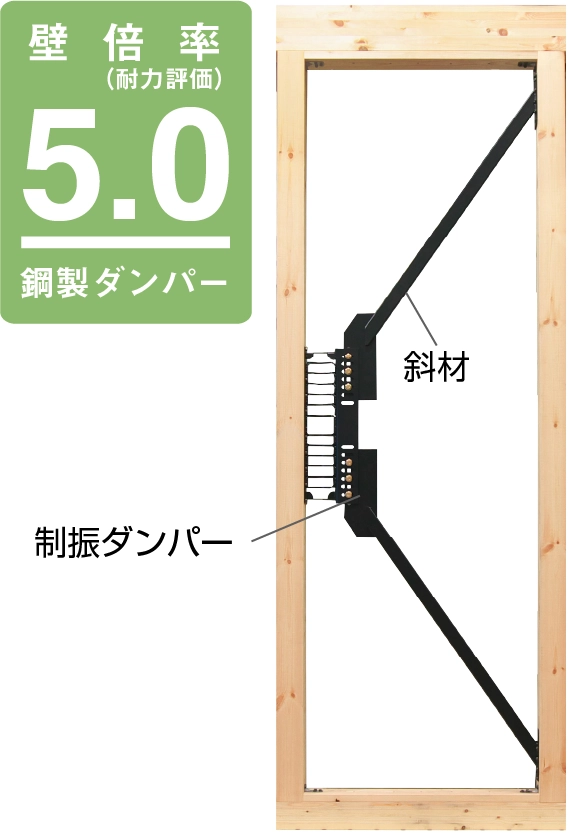

壁倍率5.0倍

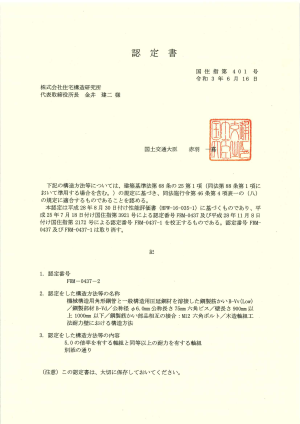

「延樹・ブランチ」は国土交通大臣による壁倍率5.0の認定を取得した、安全性に優れた鋼製ダンパー制振壁です。これは耐震壁として一般的な構造用合板壁(壁倍率2.5)や筋かい壁(壁倍率4.0)よりも高い強度となります。よって、壁や柱で遮らない広々とした空間のある住まいでも安心の耐震性を実現します。

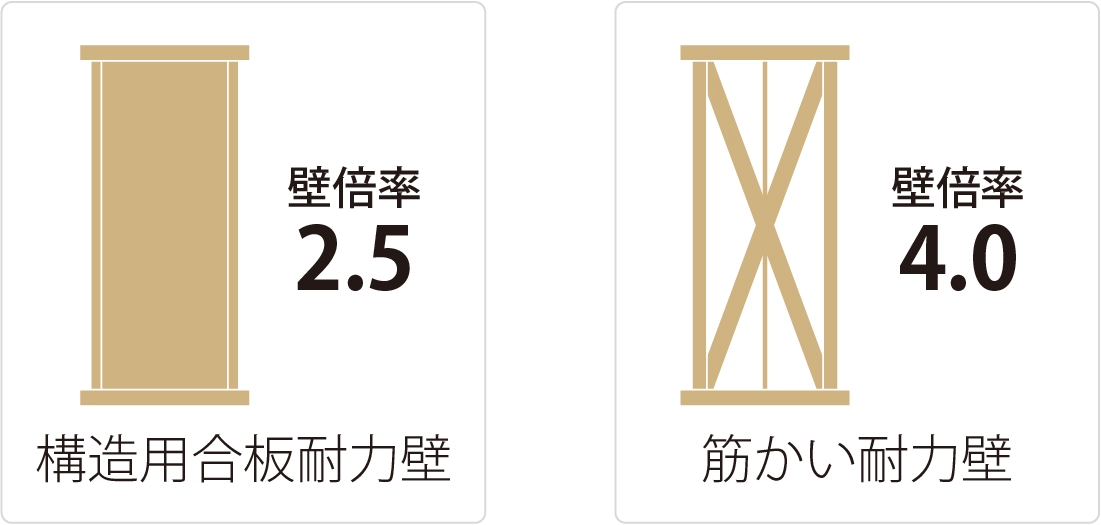

合板と筋かい


02

揺れのエネルギーを強力に吸収

地震が起きた際、揺れのエネルギーは延樹・ブランチの何層にも連なる高強度の鋼の制振ダンパーへと集まり、上下に変形することで住まいの揺れを吸収します。その吸収力は震度6強の地震でも耐震等級3の住宅とくらべ、揺れ幅を1/4に抑えるほど強力です。

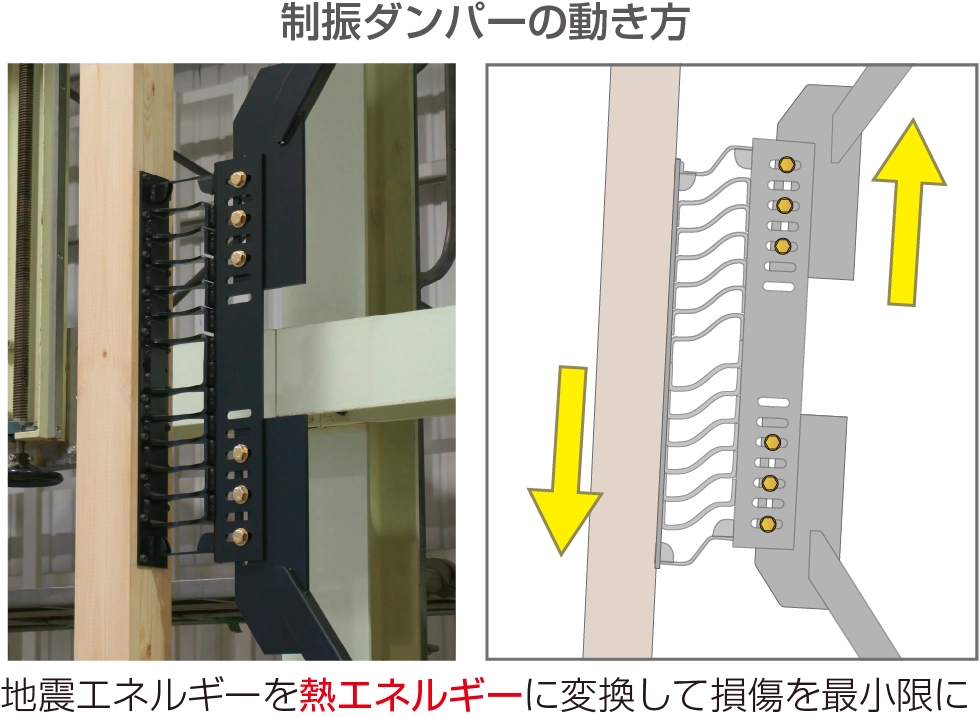

制振ダンパーの動き方
一般的な耐震壁との違い

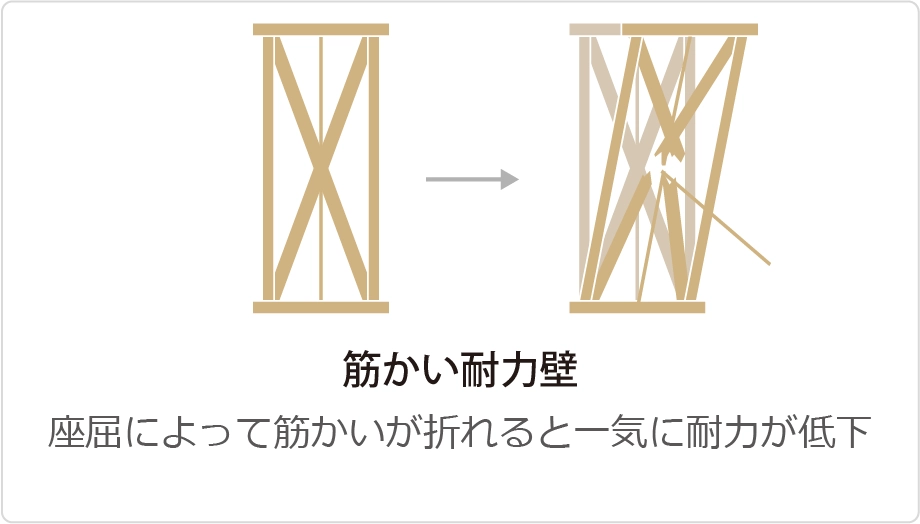

筋かい耐力壁の場合

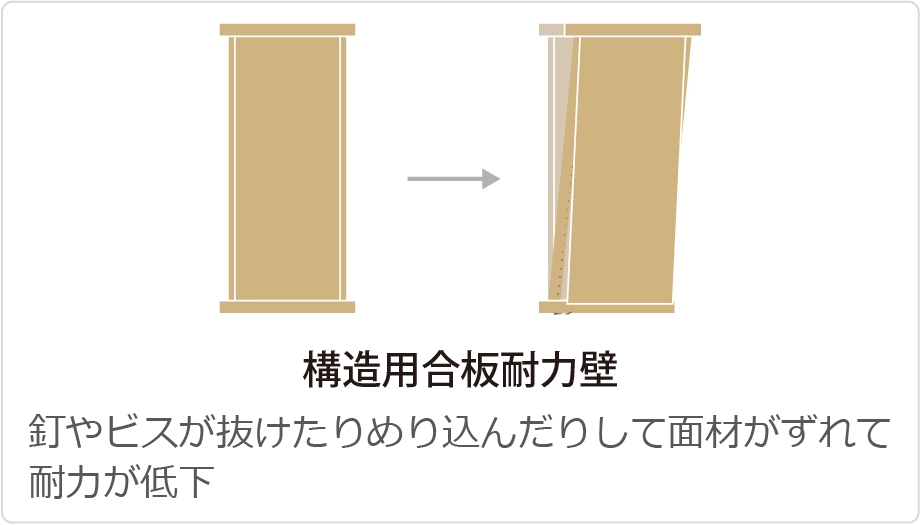

構造用合板耐力壁の場合
 一般的な耐震壁は地震の揺れの力を壊れながら分散することで建物の揺れを抑えるため、次第に耐力が無くなってしまいます。結果、建物には大きなダメージを残してしまい、繰り返し襲ってくる地震に対して強くはありません。
 それに対して「延樹・ブランチ」は繰り返しの揺れに耐える鋼製ダンパーです。壊れずに揺れを吸収するため、度重なる余震にも耐え続けます。


03

住まいの損傷を最小限にとどめる

延樹・ブランチは繰り返す地震や度重なる余震に耐え、壊れず揺れのエネルギーを吸収し続ける高い耐久性があります。結果、他の耐震壁のダメージを減らし、住まい全体の損傷の軽減につながります。
巨大地震に見舞われた際、命だけでなく住まいを守り、補修コストを最小限に抑えられます。

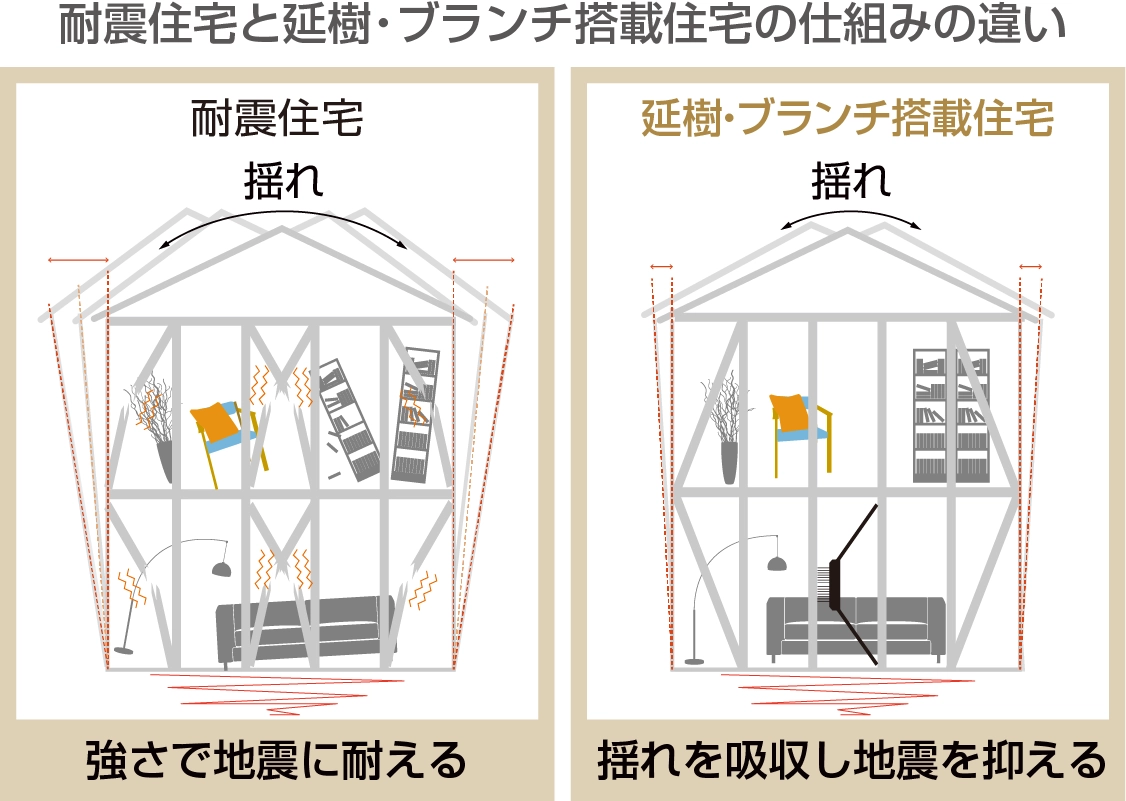

耐震住宅と延樹・ブランチ搭載住宅の仕組みの違い


04

施工のしやすさ

軽量化と施工しやすさを実現
一般的な制振壁は設置箇所を多く必要とし、施工時間がかかりました。延樹・ブランチは粘弾性ダンパーと2本の脚部を合わせるシンプルな施工なので、施工にかかる時間が1人で約30分。
大幅な工期短縮・人件費削減につながることから、多くの現場に採用がされています。
施工時間は約30分
向きを気にせず設置可能

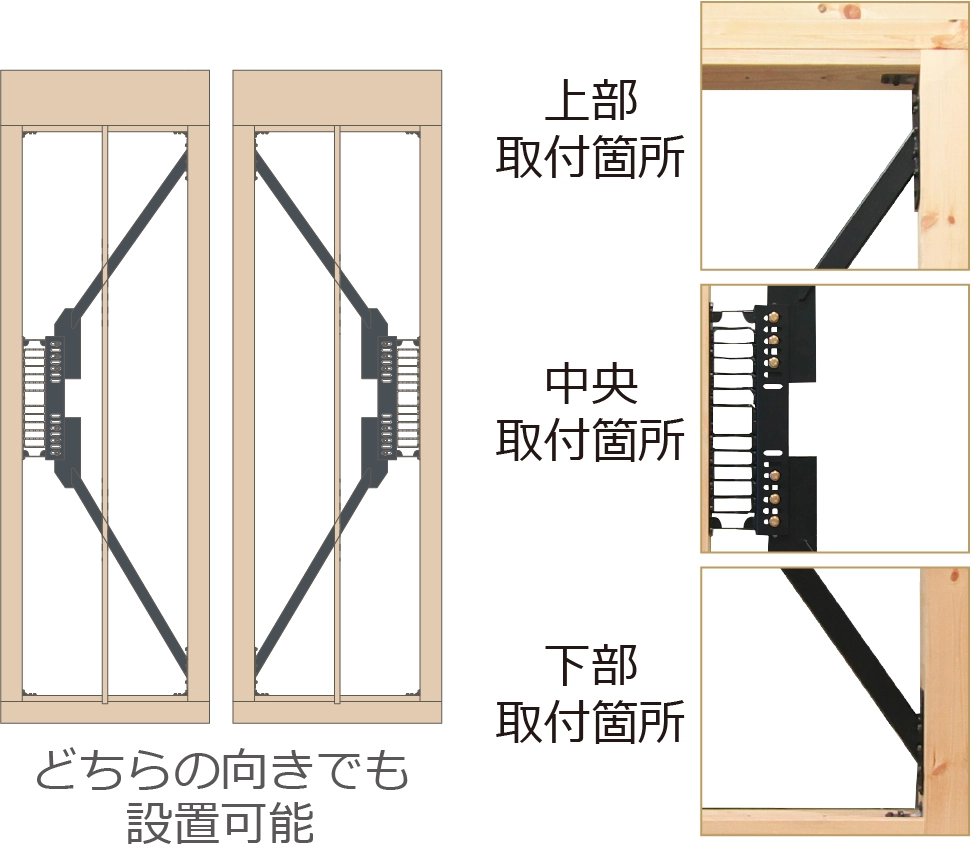

留め付けに用いるのは、ビスとボルトのみ。インパクトドライバーで留め付けるだけの取付で設置可能です。取付時に向きを気にするなどの煩わしさもありません。
施工時間は約30分
様々な壁の高さにも幅広く対応
制振壁の幅は尺モジュールにもメーターモジュールにも使用ができ、高さも横架材間距離2,290~2,860㎜まで幅広く対応します。
施工時間は約30分


05

延樹・ブランチと一般耐震住宅の比較

実験概要
実際の建物をモデルとした実大建築物を使い、大地震が起きた場合を想定した振動実験を行ないました。

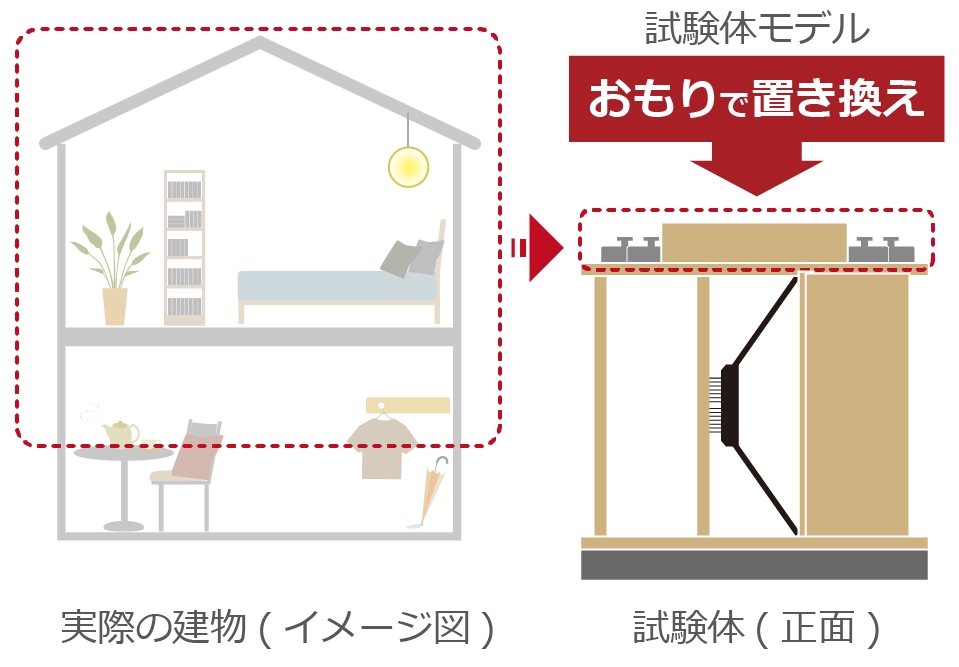

実験建築物モデル(イメージ図) 試験体(正面)
 2階建て木造軸組工法の建築物、2階部分は想定の重量と同じ「おもり」を載せて調整します。
建物の大きさ幅3.33m×奥2m×高3m
想定した床面積31.3㎡
建物重量28.5kN(軽い屋根を使用)
地震波 『大地震1倍』……BCJ-L2の100%(震度6弱)
『大地震1.5倍』……BCJ-L2の150%(震度6強)
『大地震2倍』……神戸NS原波(震度6強)
の順に揺らします。
実験映像と実験結果
耐震住宅 VS 制振住宅 延樹・ブランチ

耐震住宅 VS 制振住宅 延樹・ブランチ

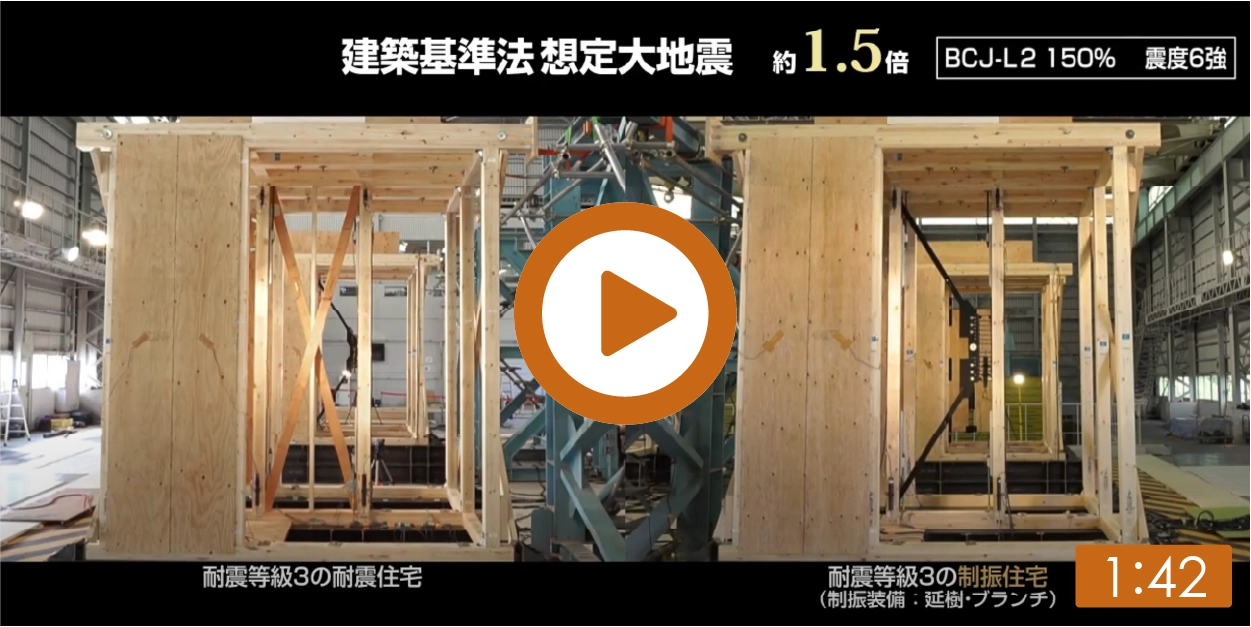

耐震等級3の耐震住宅(基準モデル+筋かいたすき掛け)と耐震等級1の制振住宅(基準モデル+延樹・ブランチ)を並べて振動を加えた比較映像です。
大地震1.5倍(震度6強)→大地震2倍(震度6強)の振動を加えます。​​

耐震等級3の耐震住宅と比べ、耐震等級3の制振住宅の揺れは1/4となりました。
大地震の1.5倍(震度6強)を想定した加振では、耐震等級3の耐震住宅(基準モデル+筋かいたすき掛け)は倒壊領域まで揺れたのに対し、耐震等級3の制振住宅(基準モデル+延樹・ブランチ)の損傷は非常に少なく、揺れ幅は耐震住宅のわずか「1/4」でした。
その後の大地震の2倍の加振でも「延樹・ブランチ」は制振機能を維持し、繰り返しの揺れに強く住まいの安全を守れることを実証しました。

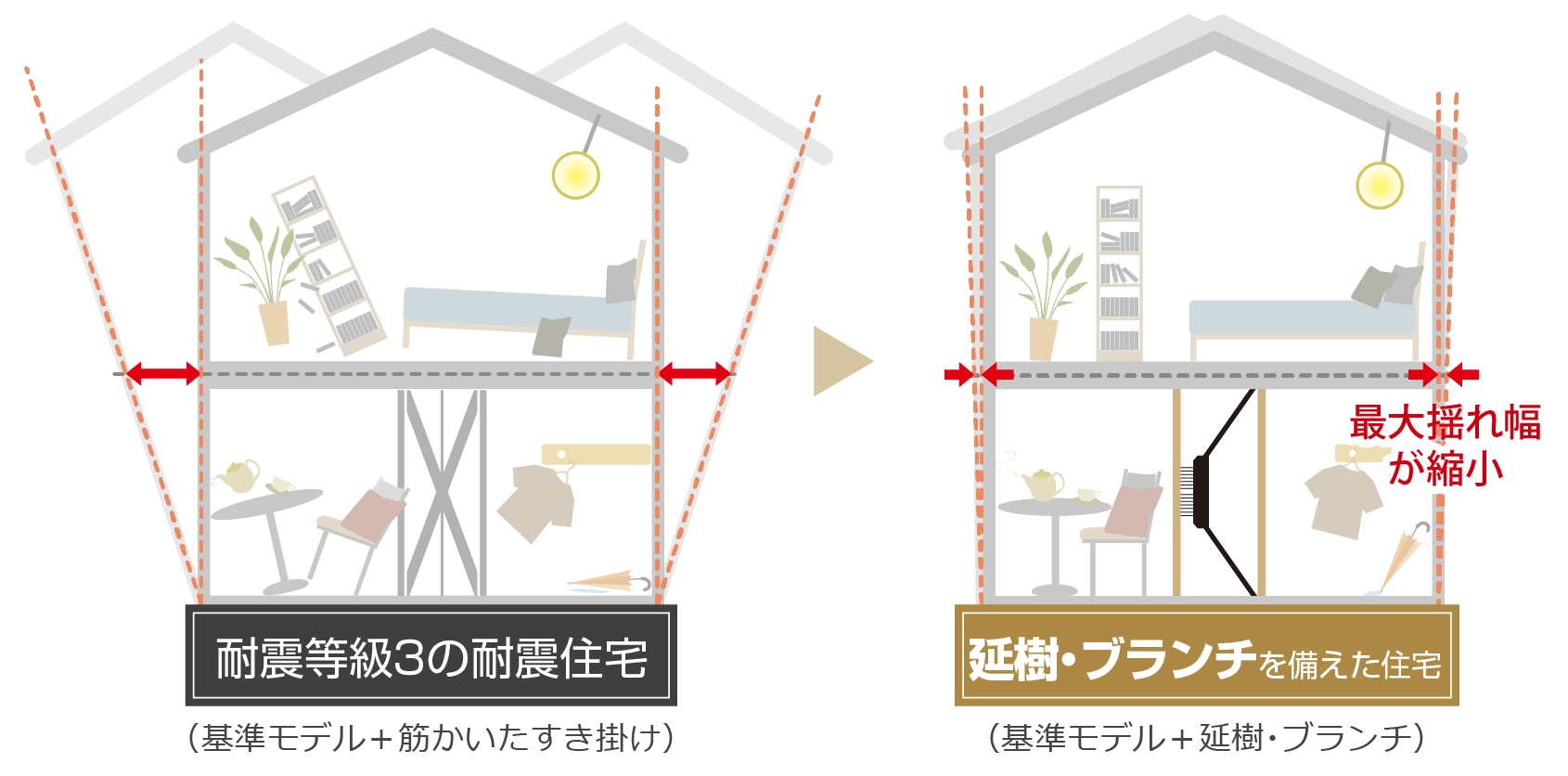

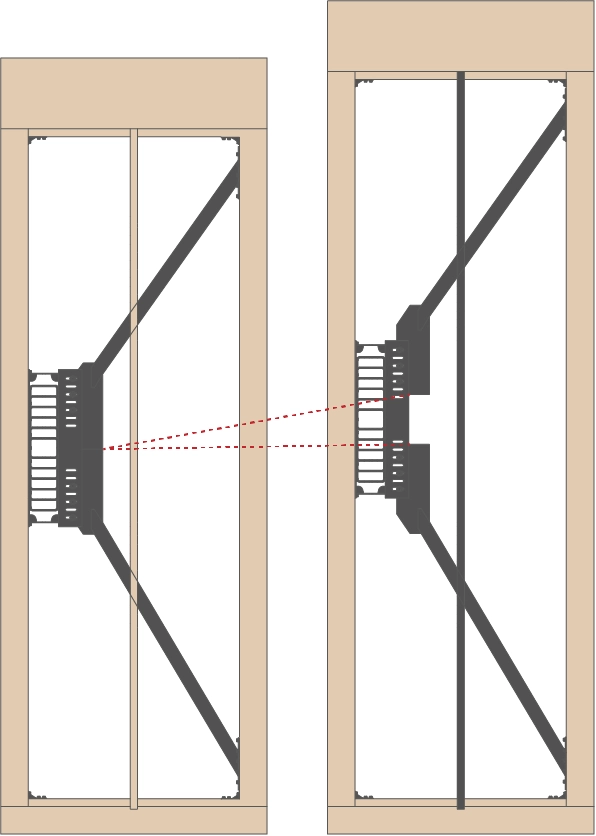

筋かいと延樹・ブランチの最大揺れの幅の違い

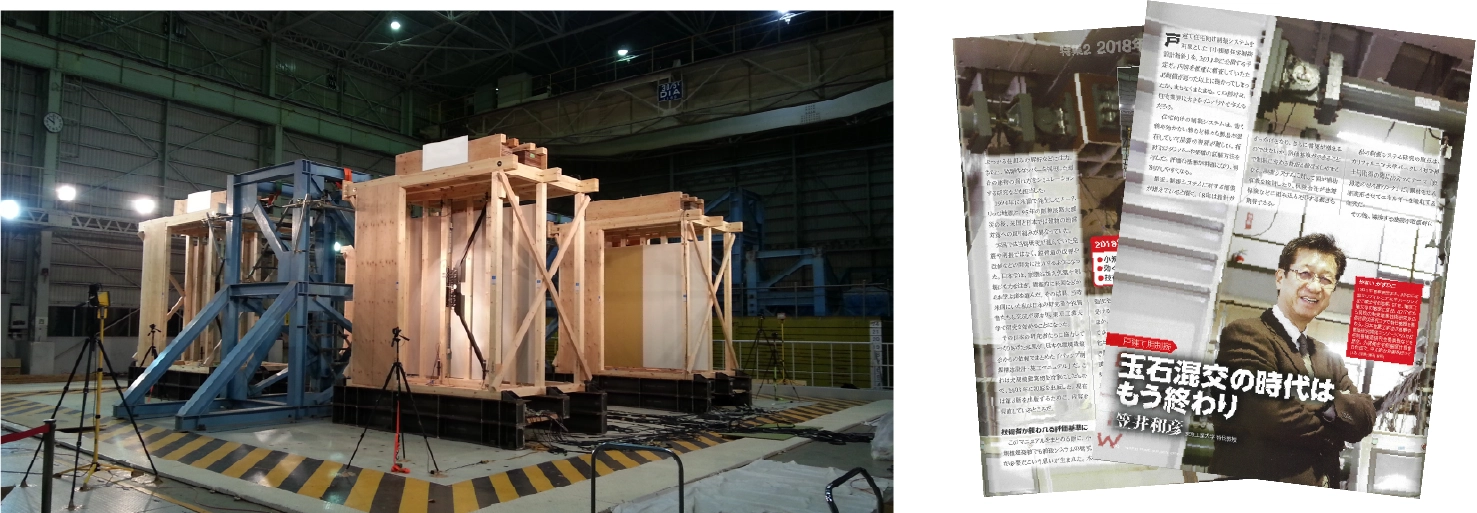

日経ホームビルダー(2018年1月号)に掲載されました


日経ホームビルダー(2018年1月号)に掲載されました


商品名商品コード柱の内法距離横架材間距離壁倍率
延樹・ブランチ A-HighBR12780mm~805mm2670mm超~2860mm5.0倍
延樹・ブランチ E-HighBR52880mm~895mm
延樹・ブランチ A-MiddleBR13780mm~805mm2480mm超~2670mm
延樹・ブランチ E-MiddleBR53880mm~895mm
延樹・ブランチ A-LowBR14780mm~805mm2290mm~2480mm
延樹・ブランチ E-LowBR54880mm~895mm
