軸組工法用制振壁
FORCE ORANGE
ガーディアン・フォース
／オレンジ
等価壁基準耐力10.4kN/m、地震エネルギーを熱に変えて吸収する制振技術を木造住宅に最適化。３枚の粘弾性ダンパーが地震の力を熱に変換して繰り返しの地震にも高い持久力を発揮し、住まいを壊さず維持します。
| 商品名 | 商品コード | 柱芯距離(mm) |
|---|---|---|
| ORANGE3/910 | 63101 | 910 |
| ORANGE3/910 柱頭柱脚選択 | 63103 | |
| ORANGE3/1000 | 63104 | 1000 |
| ORANGE3/1000 柱頭柱脚選択 | 63105 |
FORCE Hybrid
ガーディアン・フォース
／ハイブリッド
高く安定したエネルギー吸収力のある「粘弾性ダンパー」と、安定した強さを持つ「鋼製ダンパー」を組み合わせた複合ダンパー制振壁です。安全性に優れ国土交通大臣による壁倍率3.0の認定取得しました。
| 商品名 | 商品コード | 柱芯距離(mm) |
|---|---|---|
| HYBRID/910 | 63151 | 910 |
| HYBRID/910 柱頭柱脚選択 | 63153 | |
| HYBRID/1000 | 63154 | 1000 |
| HYBRID/1000 柱頭柱脚選択 | 63155 |

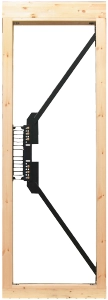

BRANCH
延樹・ブランチ
国土交通大臣による壁倍率5.0の認定を取得、揺れのエネルギーを熱に変えて吸収する制振技術を木造住宅に最適化しました。その強力な吸収力は住まい全体の損傷を軽減し、建物への負担・補修コストを最小限に抑えられます。
| 商品名 | 商品コード | 柱の内法距離(mm) | 横架材間距離(mm) |
|---|---|---|---|
| 延樹･ブランチ A-High | 63201 | 780～805 | 2670超～2860 |
| 延樹･ブランチ A-Middle | 63204 | 780～805 | 2480超～2670 |
| 延樹･ブランチ A-Low | 63207 | 780～805 | 2290～2480 |
BERRY
延樹・ベリー
小さな地震の揺れから地震エネルギーを吸収し、揺れが大きければ大きいほど、更に力強く揺れを抑える制震壁です。また日常生活で起こる小さな揺れにも効果を期待できます。
| 商品名 | 商品コード | 柱の内法距離(mm) | 横架材間距離(mm) |
|---|---|---|---|
| 延樹･ベリー A-High | 63301 | 780～805 | 2670超～2860 |
| 延樹･ベリー A-Middle | 63303 | 780～805 | 2480超～2670 |
| 延樹･ベリー A-Low | 63305 | 780～805 | 2290～2480 |
